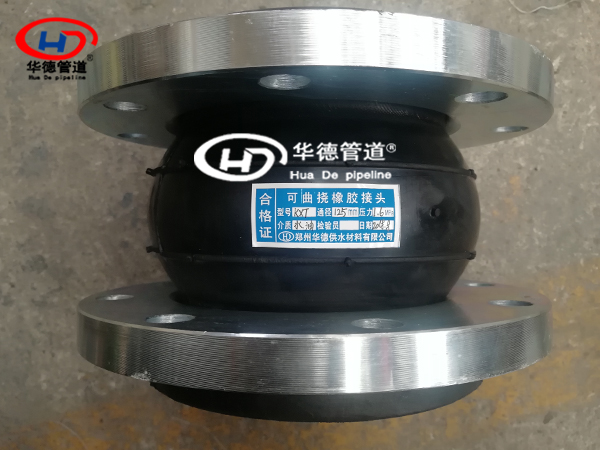

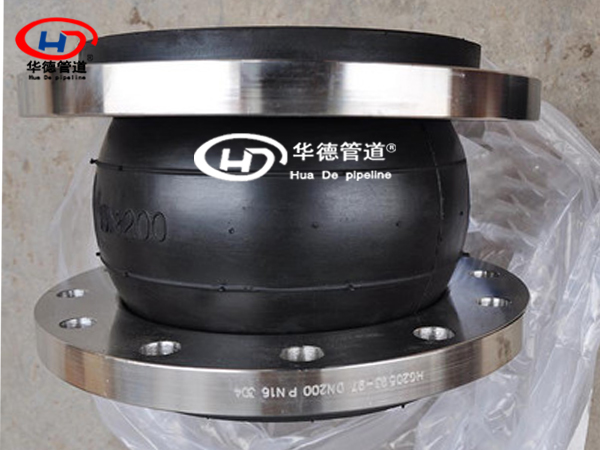

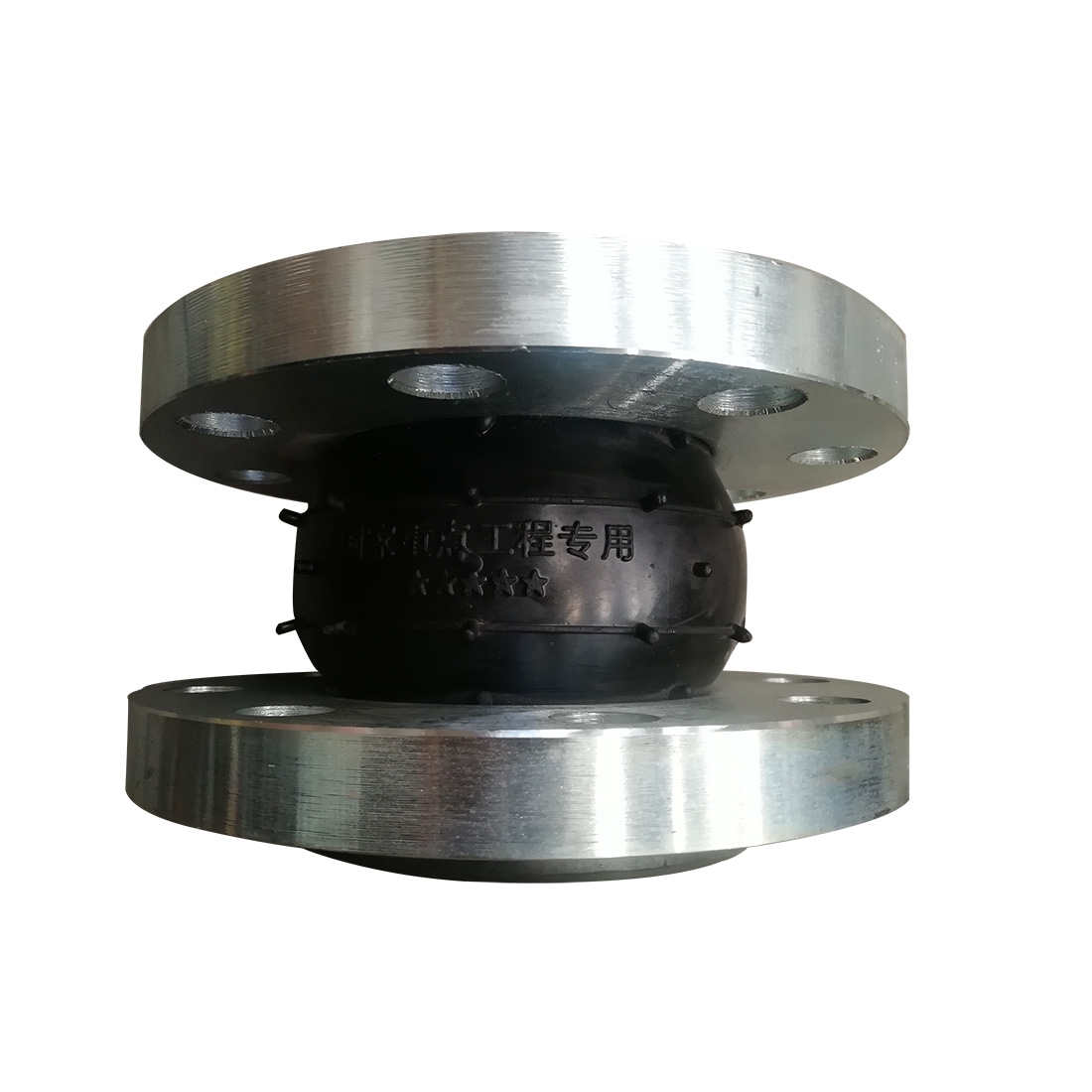

JGD-F 型高压橡胶接头

更新时间:2018-11-05 01:02 来源:华德供水 点击数:











                               不锈钢内套筒橡胶接头





名称:JGD型可曲挠高压橡胶接头
型号:JGD-F/KXT-F
可曲挠高压橡胶接头(避震喉)产品介绍
         可曲挠高压橡胶接头又称作减振器、管道减震器、避震喉、软接头等。1.内、外层胶-(NR、NBR、EPDM)  2.主体骨架-尼龙帘布  3.增压钢丝-镀铜钢丝  4.法兰-Q235可曲挠高压橡胶接头(避震喉)是金属管道的柔性联接器,由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点。可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送-15℃~115℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送-30℃~250℃以上的上述介质或油、浓酸浓碱、固态物料。
可曲挠高压橡胶接头(避震喉)性能特点
        1.体积小,重量轻,弹性好,安装维修方便;
        2.安装时可产生横向,轴向,角向位移,不受管道不通心,法兰不平行的限制;
        3.工作时可降低结构传递噪声,减震能力强;
        4.在耐高温、耐酸碱、耐油的管道中更有效的防止了腐蚀性,介质对橡胶具有接头的侵蚀性,提高了使用寿命;
        5.良好的综合性能,广泛应用于各种行业,管道配套中使用。
可曲挠高压橡胶接头(避震喉)技术条件



 型号   项目 JGD-1  JGD-2  JGD3
工作压力Mpa(kgf/cm2) 1.0(10)  1.6(16)  2.5(25)
爆破压力Mpa(kgf/cm2) 2.0(20)  3.0(30)  4.5(45)
真空度Kpa(mm/Hg) 53.3(400)  86.7(650)  100(750)
适用温度℃ -15℃~115℃特殊可达-30℃~250℃
适用介质  空气、压缩空气、水、海水、热水、油、碱等。



可曲挠高压橡胶接头(避震喉)主要数据



公称通径 DN 长度  L  轴向位移 mm 横向位移 mm 偏转角度(a1+a2)
mm  inch mm 伸长  压缩
32  1.25  95  15
40  1.5  95  10  15
50  105  10  10  15
65  2.5  115  13  11  15
80  135  15  12  15
100  150  10  19  13  15
125  165  12  19  13  15
150  180  12  20  14  15
200  210  16  25  22  15
250  10  230  16  25  22  15
300  12  245  16  25  22  15
350  14  255  16  25  22  15
400  16  255  16  25  22  15
450  18  255  16  25  22  15
500  20  255  16  25  22  15
600  24  260  16  25  22  15
700  28  260  16  25  22  15
800  32  260  16  25  22  15
900  36  260  16  25  22  15
1000  40  260  18  26  24  15
1200  48  260  18  26  24  15
1400  56  350  20  28  26  15
1500  60  350  20  28  26  15
1600  64  350  25  35  30  10
1800  72  350  25  35  30  10
2000  80  350  25  35  30  10
2200  88  350  25  35  30  10
2200  88  400  25  35  30  10
2400  96  400  25  35  30  10
2600  104  400  25  35  30  10
2800  112  400  25  35  30  10
3000  120  400  25  35  30  10

注: 1、特殊要求可按用户图纸制作,法兰标准采用GB/T9115.1-2000,球体可做丁晴橡胶,三元乙丙,氯丁橡胶等材质。
         2、悬空给水使用DN200以上产品,管道必须有固定支撑或固定托架,否则产品安装防拉脱装置。
