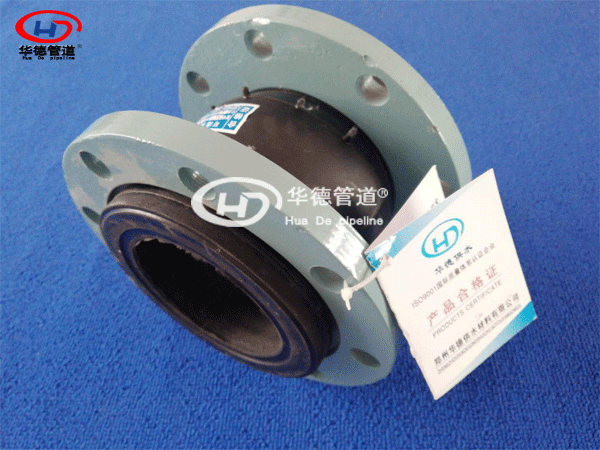

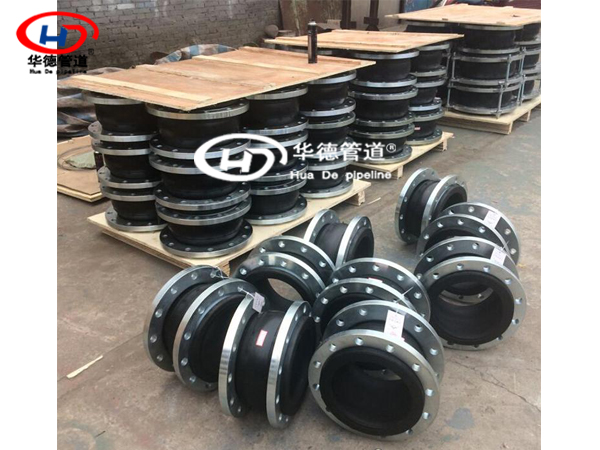

JGD型单球可曲挠橡胶接头
名称:单球可曲挠合成橡胶接头
型号:JGD/KXT

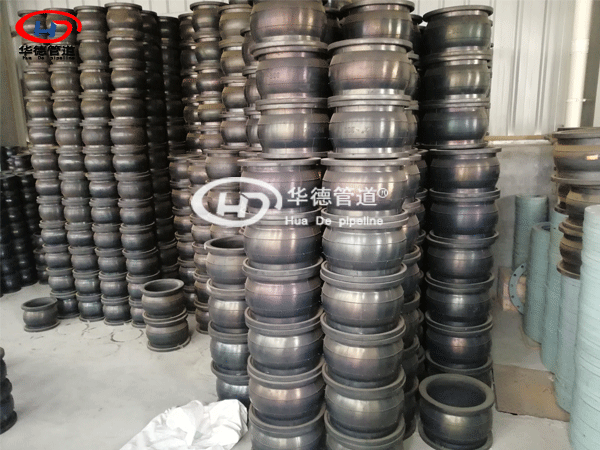

单球可曲挠橡胶接头产品介绍
可曲挠橡胶接头又称作减振器、管道减震器、避震喉、柔性橡胶接头、橡胶软连接,软接头等。可曲挠单球橡胶接头是金属管道的柔性联接器,由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体(避震喉)和松套金属法兰组成。现引进国外先进生产工艺,制作过程中内层受到高压力,锦纶帘子布和胶层得到更好的结合,比普通型可曲挠橡胶接头(避震喉)的工作压力更高,质量更好。它的特点是内胶层混然一体,光洁无缝痕,标签采用硫化工艺,与产品结合在一起。具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点。
单球可曲挠橡胶接头适用范围:
可曲挠橡胶接头(避震喉)可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送-15℃~115℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送-30℃~250℃以上的上述介质或油、浓酸浓碱、固态物料。
单球可曲挠橡胶接头(避震喉)性能特点
1、JGD型可曲挠橡胶接头(避震喉)可大大降低管道系统的震动和噪声,可根本上解决各类管路的接口位移,轴向伸缩及不同心度等问题。
2、根据材料不同,可曲挠橡胶接头(避震喉)可制成耐酸,耐碱,耐腐蚀,耐油,耐热等各个品种,适应多种介质和环境。
3、材料属极性橡胶,密封性好,重量轻,安装维修方便,使用寿命长,但避免与锋利金属器械接触,以免刺破球体。
4、如架空使用可配弹性支架,安装时螺栓要用对角法上紧。
5、如管路压力过高时,应用极限螺栓将两端法兰连一起。
6、法兰连接标准采GB4216.3-4216.5标准,可另行说明。
单球体可曲挠合成橡胶接头(避震喉)技术条件:
型号 项目 | JGD-1 | JGD-2 | JGD-3 | |
工作压力Mpa(kgf/cm2) | 1.0(10) | 1.6(16) | 2.5(25) | |
爆破压力Mpa(kgf/cm2) | 2.0(20) | 3.0(30) | 4.5(45) | |
真空度Kpa(mm/Hg) | 53.3(400) | 86.7(650) | 100(750) | |
适用温度℃ | -15℃~+115℃特殊可达-30℃~+250℃ | |||
适用介质 | 空气、压缩空气、水、海水、热水、油、酸、碱等 |
单球体可曲挠合成橡胶接头(避震喉)安装数据表:
公称通径 |
长度 L |
螺栓数 |
螺栓直径 mm |
螺栓孔中心 (圆直径mm) |
轴向位移mm |
横向位移 mm |
偏转角度 a1+a2 |
||||
mm | 英寸 | 伸长 | 压缩 | ||||||||
32 | 1.25 | 95 | 4 | 18 | 100 | 6 | 9 | 9 | 15 | ||
40 | 1.5 | 95 | 4 | 18 | 110 | 6 | 10 | 9 | 15 | ||
50 | 2 | 105 | 4 | 18 | 125 | 7 | 10 | 10 | 15 | ||
65 | 2.5 | 115 | 4 | 18 | 145 | 7 | 13 | 11 | 15 | ||
80 | 3 | 135 | 4 | 18 | 160 | 8 | 15 | 12 | 15 | ||
100 | 4 | 150 | 8 | 18 | 180 | 10 | 19 | 13 | 15 | ||
125 | 5 | 165 | 8 | 18 | 210 | 12 | 19 | 13 | 15 | ||
150 | 6 | 180 | 8 | 23 | 240 | 12 | 20 | 14 | 15 | ||
200 | 8 | 210 | 8 | 23 | 295 | 16 | 25 | 22 | 15 | ||
250 | 10 | 230 | 12 | 23 | 350 | 16 | 25 | 22 | 15 | ||
300 | 12 | 245 | 12 | 23 | 400 | 16 | 25 | 22 | 15 | ||
350 | 14 | 255 | 16 | 23 | 460 | 16 | 25 | 22 | 15 | ||
400 | 16 | 255 | 16 | 25 | 515 | 16 | 25 | 22 | 15 | ||
450 | 18 | 255 | 20 | 25 | 565 | 16 | 25 | 22 | 15 | ||
500 | 20 | 255 | 20 | 25 | 620 | 6 | 25 | 22 | 15 | ||
600 | 24 | 260 | 20 | 30 | 725 | 6 | 25 | 22 | 15 | ||
700 | 28 | 260 | 24 | 30 | 840 | 16 | 25 | 22 | 15 | ||
800 | 32 | 260 | 24 | 34 | 950 | 16 | 25 | 22 | 15 | ||
900 | 36 | 260 | 28 | 34 | 1050 | 6 | 25 | 22 | 15 | ||
1000 | 40 | 260 | 28 | 34 | 1160 | 18 | 26 | 24 | 15 | ||
1200 | 48 | 260 | 32 | 41 | 1380 | 18 | 26 | 24 | 15 | ||
1400 | 56 | 350 | 36 | 34 | 1560 | 20 | 28 | 26 | 15 | ||
1600 | 64 | 350 | 40 | 34 | 1760 | 25 | 35 | 30 | 10 | ||
1800 | 72 | 350 | 44 | 41 | 1970 | 25 | 35 | 30 | 10 | ||
2000 | 80 | 420 | 48 | 48 | 2180 | 25 | 35 | 30 | 10 | ||
2200 | 88 | 580 | 52 | 48 | 2390 | 25 | 35 | 30 | 10 | ||
2400 | 96 | 610 | 56 | 48 | 2600 | 25 | 35 | 30 | 10 | ||
2600 | 104 | 650 | 60 | 54 | 2810 | 25 | 35 | 30 | 10 | ||
2800 | 112 | 680 | 64 | 54 | 3020 | 25 | 35 | 30 | 10 | ||
3000 | 120 | 680 | 68 | 54 | 3220 | 25 | 35 | 30 | 10 | ||
注:1、特殊要求可来函来图定制,法兰按《全国通用给排水标准图集》,其它按HG/T2289-92。 2、DN350-600(2)型工作压力为1.6MPa,DN32-400(3)型工作压力为2.5MPa。 3、DN700-DN200工作压力为1.0MPa,DN1400工作压力为0.6MPa,DN1600-DN1800工作压力为0.4MPa,法兰按0.6MPa选取。DN2000工作压力为0.25MPa,法兰按0.6MPa压力选取。 4、高层给水使用DN200以上产品,管道必须有固定支撑或固定托架,否则产品应安装防拉脱装置。 |
