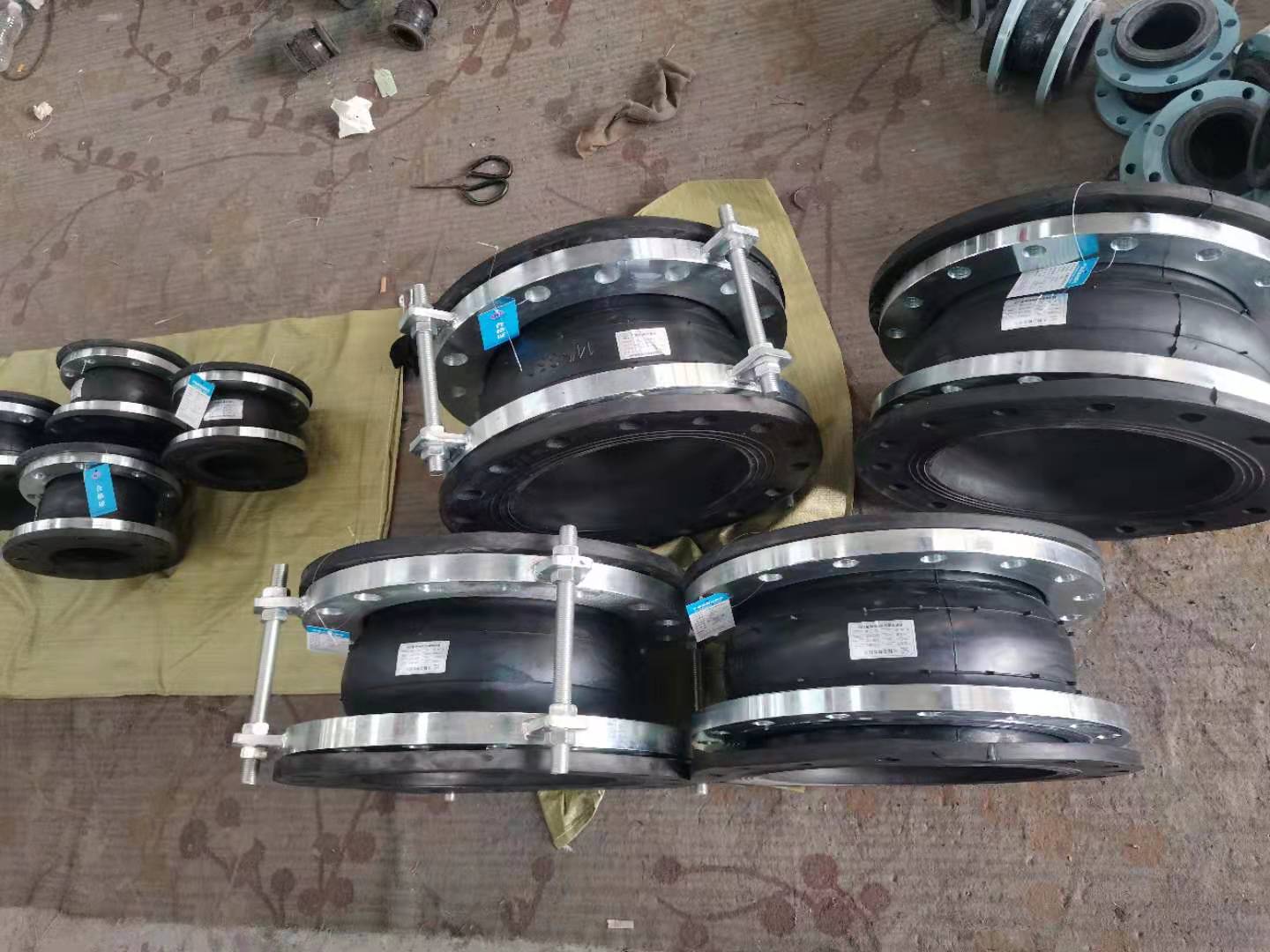

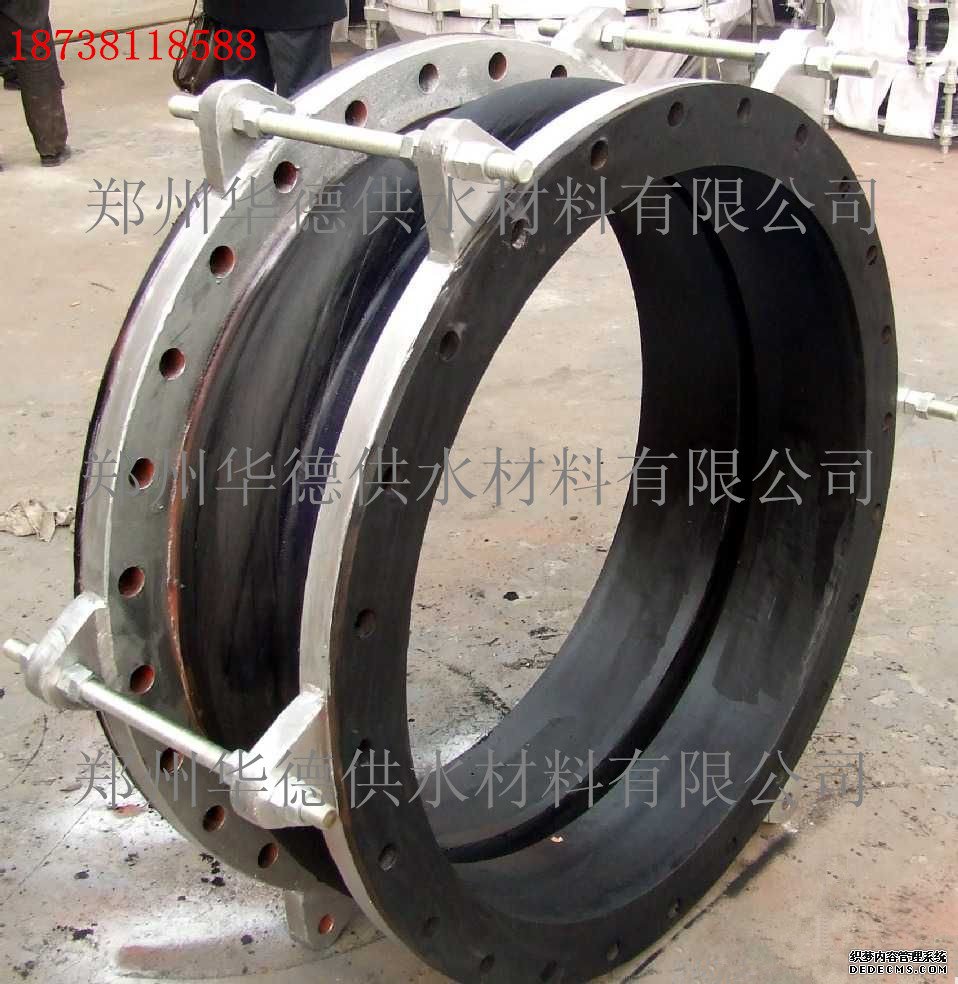

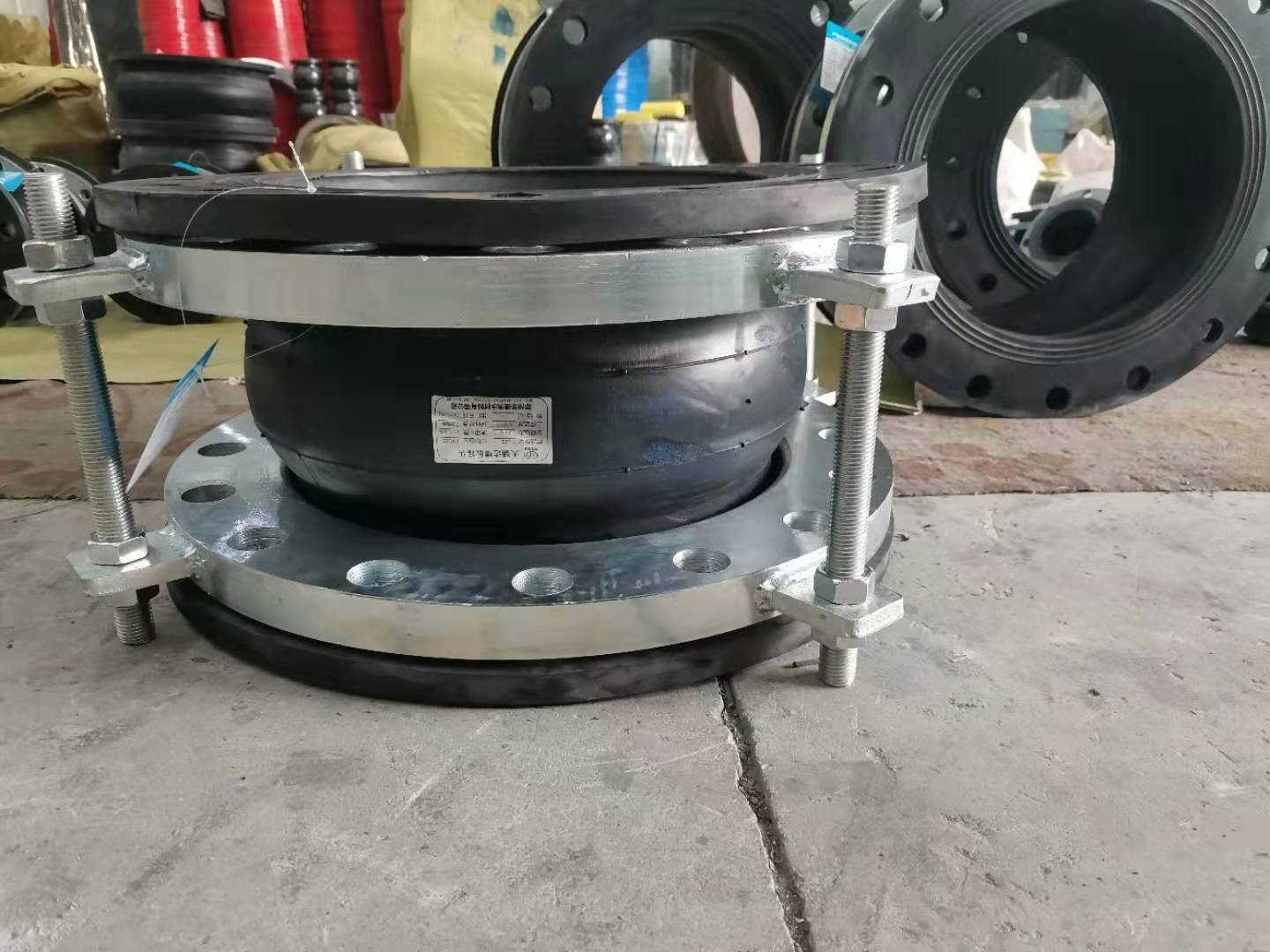

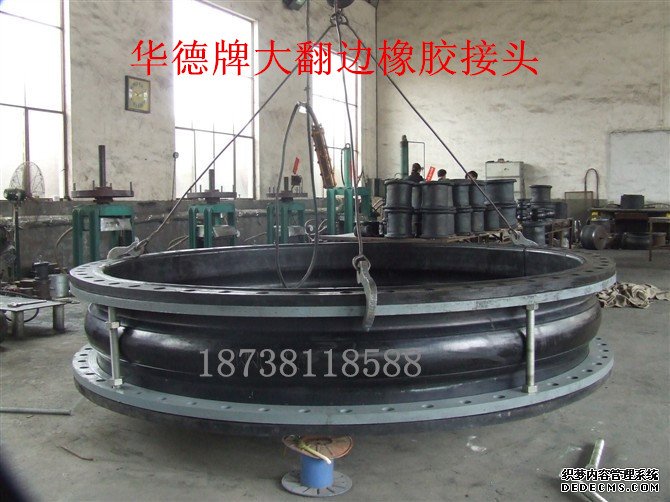

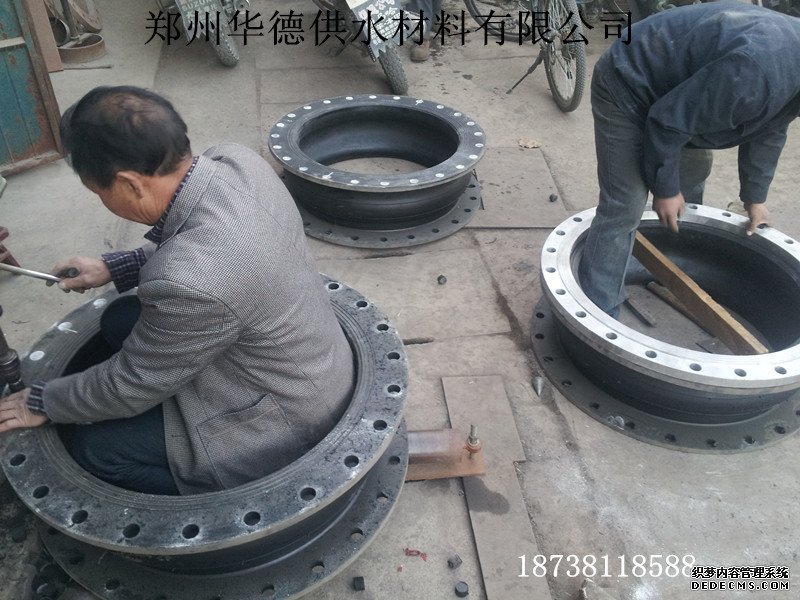

加固型防拉脱橡胶接头

更新时间:2013-12-08 14:09 来源:华德供水 点击数:










 加固型防拉脱橡胶接头(避震喉)使用范围
        当橡胶接头(避震喉)需承受较高压力,轴向或径向位移范围有可能超出允许值时,或用户对橡胶接头(避震喉)的位移性能有特殊要求时,均可采用限位装置。
限位装置的形式有三种
       A型—限位螺杆紧固在管道法兰盘上(见图a)
       B型—限位螺杆焊接在管道法兰盘上(见图b)固型防拉脱限位装置
       当橡胶接头(避震喉)需承受较高压力,轴向或径向位移范围有可能超出允许值时,或用户对橡胶接头的位移性能有特殊要求时,均可采用限位装置。
限位装置的形式有三种
       A型—限位螺杆紧固在管道法兰盘上(见图a)
       B型—限位螺杆焊接在管道法兰盘上(见图b)
       以上两种形式均可将橡胶接头的位移量限制在用户所需要的范围之内。
        当用户只允许橡胶接头(避震喉)存在径向位移而不允许有轴向位移时,限位装置实质上就是一种轴向定位器,即我厂所规定的C型(见图C)
        注意:可曲挠橡胶接头(避震喉)一般可以承受其工作压力而产生轴向负荷与径向扭曲是不需要限位器与定位器的。




加固型防拉脱限位装置(避震喉)主要数据



公称通径DNmm 长度(mm) 法兰厚度bmm 法兰螺栓数直径n/do mm 螺栓孔中心圆直径d mm 工作压力PN Mpa 限位螺杆数量n-M 轴向允许位移 径向允许位移≤mm
伸长≤mm 压缩≤mm
400 200 24 16/24 515 0.6~1.0 3-M30 20 25 20
450 200 24 20/24 565 20 25 20
500 250 26 20/24 620 25 25 25
600 250 26 20/27 725 25 25 25
700 250 26 24/27 840 25 25 25
800 300 28 24/30 950 25 25 25
900 300 28 24/30 1050 4-M30 25 25 25
1000 300 28 28/33 1160 25 25 25
1200 300 28 32/33 1340 0.25~0.6 25 25 25
1400 350 32 36/33 1560 4-M33 25 30 25
1600 350 32 40/33 1760 25 30 25
1800 400 32 44/36 1970 6-M33 25 30 30
2000 400 36 48/39 2180 0.25 25 30 30
2200 400 36 52/39 2340 25 30 30
2400 400 36 56/39 2600 25 30 30
2600 450 40 60/45 2810 6-M36 25 30 30
2800 450 40 64/45 3020 25 30 30
3000 450 40 68/45 3220 25 30 30
3200 450 40 72/33 3360 25 30 30
3400 500 46 76/33 3560 25 30 30
3600 500 46 80/33 3770 25 30 30
3800 500 46 80/33 3970 25 30 30
4000 500 46 84/36 4170 25 30 30
