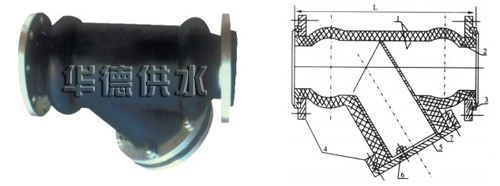

JXF型可曲挠滤污伸缩接头

更新时间:2012-04-18 14:22 来源:华德供水 点击数:




名称:JXF型可曲挠滤污伸缩接头

可曲挠滤污伸缩接头产品介绍
        JXF型可曲挠滤污伸缩接头具有良好的综合性能,它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。
可曲挠滤污伸缩接头优点
        减震、降噪、轻巧、无毒、可曲挠滤污伸缩接头使用方便、经久耐用。
可曲挠滤污伸缩接头安装注意事项
    1、可曲挠滤污伸缩接头在安装前应先检查其型号、规格及管道配置情况,必须符合设计要求。
    2、可曲挠滤污伸缩接头对带内套筒的伸缩器应注意使内套筒子的方向与介质流动方向一致,铰链型伸缩器的铰链转动平面应与位移转动平面一致。
    3、可曲挠滤污伸缩接头需要进行“冷紧”的伸缩器,预变形所用的辅助构件应在管路安装完毕后方可拆除。
    技术条件

 型号项目 JXF-1  JXF -1.6  JXS-1  JXS-1.6
工作压力Mpa(kg.f/cm2)  1(10) 1.6(16)  1(10)  1.6(16)
爆破压力Mpa(kg.f/cm2) 1.5(15) 2(20)  2(20)  2.4(24)
真空度Mpa(mmHg) 53.3(400) 86.7(650)  53.3(400)  86.7(650)
适用温度℃  -15~+115,特殊可达-30~+250
适用介质 空气、压缩空气、水、海水、热水、油、酸、碱等

主要连接尺寸

公称通径

长度 (mm) 轴向位移  横向压缩 (mm) 偏向位移(a1+a2)°
DN 英寸 伸长  压缩
50  290  15  23  23
80  320  20  25  25
100  405  20  25  25
150  500  22  34  34
200  560  23  36  36  8
