WTX可曲挠橡胶弯头

更新时间:2012-04-18 14:21 来源:华德供水 点击数:




名称:WTX可曲挠橡胶弯头
橡胶弯头产品介绍

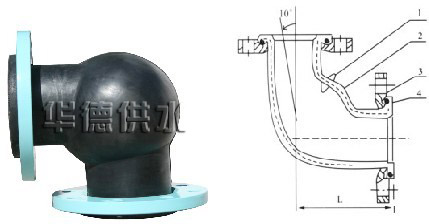

        WTX型可曲挠橡胶弯头系内胶层、增强层、外胶层模压硫化成型的橡胶弯球头和松套金属法兰组成。可曲挠橡胶弯头耐压高、弹性好,性能优越,使用寿命长,位移补偿量大、吸振降噪效果明显,安装维修方便,便利金属管路的转向施工,便于目前广泛应用的各种金属弯头、新颖的管路柔性连接器材。
橡胶接头弯头适用范围
        WTX型可曲挠橡胶弯头可广泛用于建筑给水排水、暖通空调、冶金、化工、造纸、卫生、船舶、消防、制药等行业的各种管道系统的柔性连接。
技术条件

 型号项目 WTX-1  WTX JGD-2  WTX JGD-3
工作压力Mpa(kgf/cm2) 1.0(10)  1.6(16)  2.5(25)
爆破压力Mpa(kgf/cm2)  2.0(20)  3.0(30)  4.5(45)
真空度Kpa(mm/Hg)  53.3(400)  86.7(650)  100(750)
适用温度℃  -15℃~115℃特殊可达-30℃~250℃
适用介质  空气、压缩空气、水、海水、热水、油、碱等。

主要数据

公称通径DN 长度
(mm)
 各向允许位移
mm  Inch  X X'  Y Y'  Z Z'
50  140  20  16  20  16  16  16
65  2.5  140  20  16  20  16  16  16
80  150  20  16  20  16  16  16
100  160  20  16  20  16  16  16
125  180  20  16  20  16  16  16
150  200  20  16  20  16  16  16
200  230  20  16  20  16  16  16
250  10  280  20  16  20  16  16  16
300  12  305  20  16  20  16  16  16
