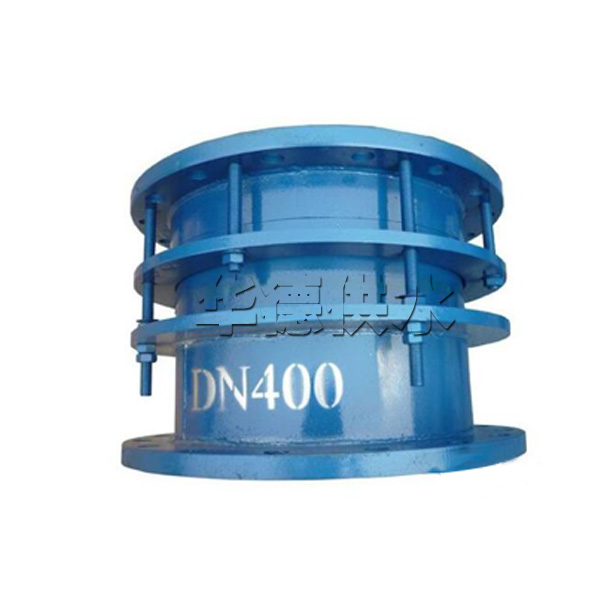

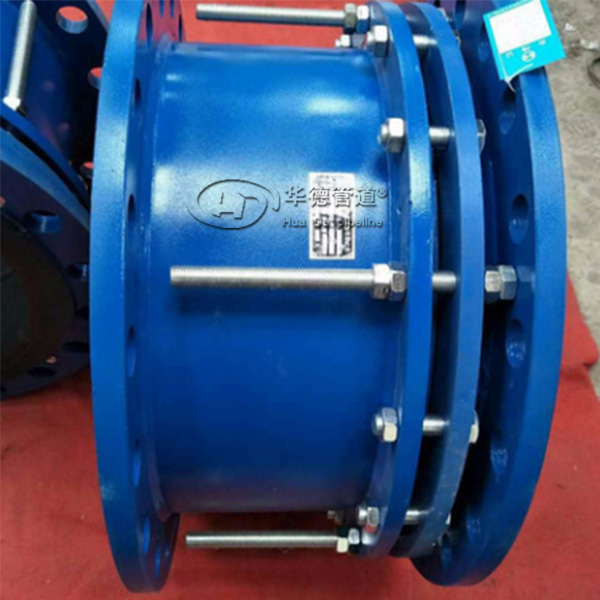

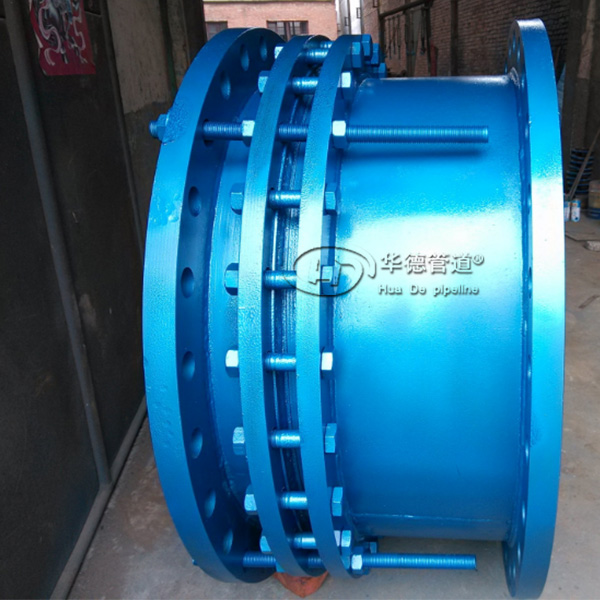

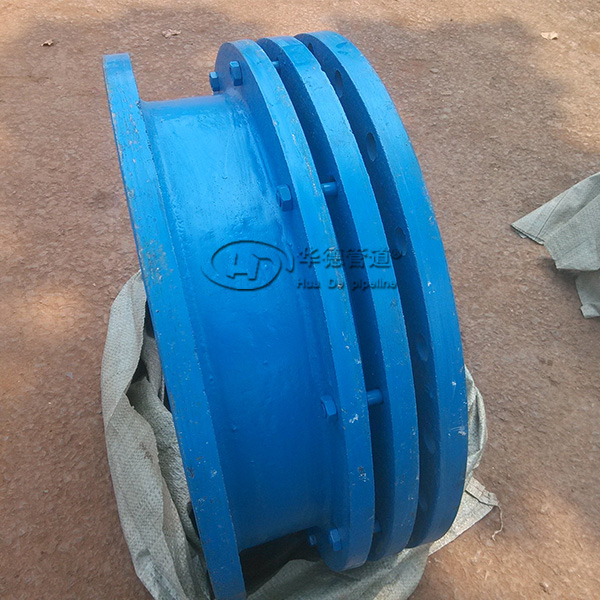

GFJH型双法兰钢复接头

更新时间:2012-04-18 14:38 来源:华德供水 点击数:




名称:GFJH型双法兰钢复接头
型号:GFJH
双法兰钢复接头产品介绍
        双法兰钢复接头,具有一定的自由偏转角度,有自行伸缩补偿的功能,有良好的减震性能。自由式密封防渗漏可靠。可广泛用于水泵,泵与泵,泵与穿墙管阀门,循环水管道以及其他各种管道的连接,替代波纹管,伸缩器等,使运行安全可靠,安装维修方便。

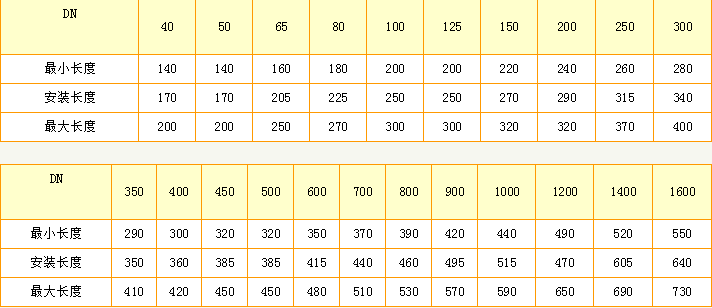

        双法兰钢复接头安装数据表

公称通径
DN
长度
mm
位移量
 mm
螺栓
mm
偏心角
承压
 Mpa
80  140  20  12  2.5
100  160  20  10  2.5
125  180  20  1.6
150  180  20  1.6
200  200  20  1.6
250  200  20  12  1.6
300  222  20  12  1.6
350  222  20  16  1.6
400  240  20  16  1.0
450  240  20  20  1.0
500  240  20  20  1.0
600  260  30  20  1.0
700  260  30  24  1.0
800  260  30  24  1.0
900  260  30  24  1.0
1000  280  30  28  0.6
1100  280  30  32  0.6
1200  280  30  32  0.6
1400  300  30  36  0.6
1600  300  30  40  0.6
1800  300  30  44  0.6
2000  300  30  48  0.25
2200  300  30  52  0.25
2400  400  63  56  0.25
2600  400  63  60  0.25
2800  400  63  64  0.25
3000  400  63  68  0.25
3200  400  63  72  0.25
3400  400  63  76  0.25
3600  400  63  80  0.25
3800  400  63  80  0.25

注:1.本产品材质可根据用户要求选用(碳钢,不锈钢,半不锈钢等材质)
       2.法兰连接尺寸均按GB/T9112~9124~2000生产(本标准与蝶阀连接尺寸相同)非标尺寸。
