KRHD型卡箍式柔性接头

更新时间:2012-04-18 14:30 来源:华德供水 点击数:




名称:KRHD钢质柔性接头
型号:KRHD
钢质柔性接头产品介绍
        钢质柔性管接头又称卡箍、钢制柔性接头、钢质柔性接头、对开式伸缩接头、管接头。钢制柔性管接头是一种管道连接,性能可靠,安装简便的产品。在低压时,靠密封圈的弹性变形,达到密封目的;在压力增加时,通过介质作用在密封圈上,起到自密封的作用,并在管端间留有间隙来补偿管道因热胀冷缩而产生的位移和挠曲。
钢质柔性接头安装说明
        钢质柔性管接头安装前须松开压盘螺栓,将该产品拉至安装长度,然后用对角法拧紧,切勿压偏,如架空使用,两端须安装相应的固定支架。.法兰连接采用GB4216.3-4126.5标准。如选用其它规格可另行生产。

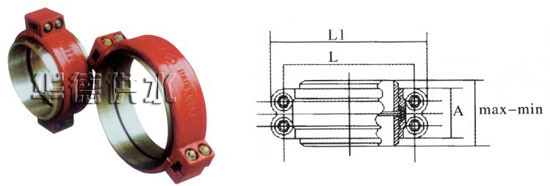

        卡箍式柔性接头主要数据

外径接管
 DWmm
公称通径
DNmm
允许管端
轴向符合
 kgf
伸缩量
 mm
允许转角
 a
最小长度
mm
安装长度
mm
最大长度
mm
配用螺栓
 d×L mm
89  80  2680  20  17.90  90  100  110  12×60
108  100  3550  20  15.06  90  100  110  14×60
133  125  4620  20  13.05  95  105  115  14×60
159  150  5530  20  12.09  100  110  120  14×60
194  175  7370  20  10.51  100  110  120  16×60
219  200  9370  20  9.33  106  116  126  16×75
245  225  11750  20  8.36  112  122  132  16×80
273  250  14620  20  7.51  117  127  137  18×90
325  300  20680  20  6.32  120  130  140  18×100
377  350  27875  20  5.45  125  135  145  18×100
426  400  35600  20  4.80  130  140  150  18×110
480  450  45180  20  4.28  135  145  155  18×110
530  500  55120  20  3.88  140  150  160  18×120
630  600  65900  22  3.27  145  155  165  18×120
720  700  70170  22  2.86  150  160  170  20×120
820  800  84400  22  2.51  155  165  175  20×130
920  900  106200  22  2.24  160  170  180  20×130
1020  1000  116870  22  2.02  165  175  185  20×130
1220  1200  130600  24  1.69  170  170  190  22×140
1420  1400  146200  24  1.45  175  185  195  22×140
1620  1600  158300  24  1.27  180  190  200  22×140
1820  1800  166000  24  1.13  185  195  205  22×150
2020  2000  179000  24  1.01  190  200  210  24×150
2220  2200  187000  26  1.01  195  205  215  24×150
2420  2400  196000  26  1.01  200  210  220  24×150
2620  2600  206000  26  1.01  205  215  225  24×160
2820  2800  253300  26  1.01  210  220  230  27×160
3020  3000  260100  26  1.01  215  225  235  27×160
3220  3200  286900  26  1.01  220  230  240  27×180
