产品知识您当前所在位置:补偿器 > 产品知识 > 浏览正文

金属波纹补偿器通用类型与选型原则性常识。

更新时间:2018-05-31 11:07 来源:华德供水 点击数:
         对于补偿器选型问题;由于受到各方面管路环境的制约是相当复杂的,但是任何复杂的管系都可以选用若干个固定支架在不同的部位选择金属补偿器进行补偿,可根据管路的形态,一般为直线补偿器,拐弯线路补偿,Z型弯管路,复杂的有不在一个平面上的多弯路,回弯路管线,并分别确定各管段的变形及补偿量,由于补偿器的种类很多,正确地选型是非常重要的,因此在管系的总体设计时,应充分地考虑到管线的走向和支撑体系的设计和综合考虑补偿器的造型和补偿性能是否能满足补偿管线的设计要求,以示达到安全、合理、适用、经济的最佳组合。金属波纹补偿器它是以波纹管为核心的挠性元件,在管线上再作轴向、横向和角向三个方向的补偿。轴向型补偿器为了减少介质的自激现象。在产品内部没有内套管,在很大程度上限制了径向补偿能力,一般仅用以吸收或补偿管道的轴向位移(如果管系中确需少量的径向位移,可以订货时予以说明其径最大位移量):横向位移补偿器(大拉杆)主要吸收垂直于补偿器轴线的横向位移,小拉杆横向位移补偿器适合于吸收横向位移,也可以吸收轴向、角向和万向三个方向位移的组合:铰链补偿器(也称角向补偿器)。它以两上或三个补偿器配套使用(单个使用铰链补偿器没有补偿能力),用以吸收单向平面内的横向变形,万向铰链(角向)补偿器,由两个或三个配套使用,可吸收三维方向的变形量。
       以下补偿器产品为各类补偿器形式,图解分析。

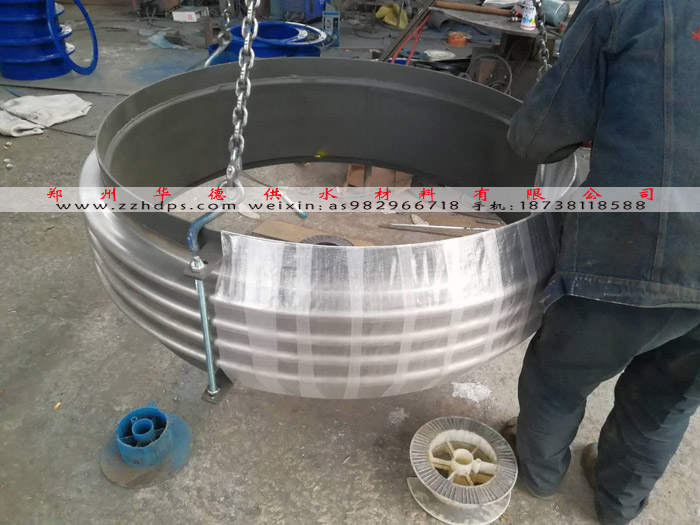

       图为焊接式金属波纹补偿器,根据压力范围:0.6-4.0Pma,普通0.6,1.0,1.6pma可选用单层波型波纹管,2.5pma选用双层波波纹管,2.5pma以上选用三层或多层波纹管进行加工,根据上述选材方案可保证在允许范围内波纹补偿器安全运行,不会出现波被打爆,或者是泄压等后期问题,前提是所制造的补偿器在出厂前必须经过使用试压合格后才能进行安装使用。波纹管材质分为304,316,316L等,这些是经常用到的不锈钢材质。

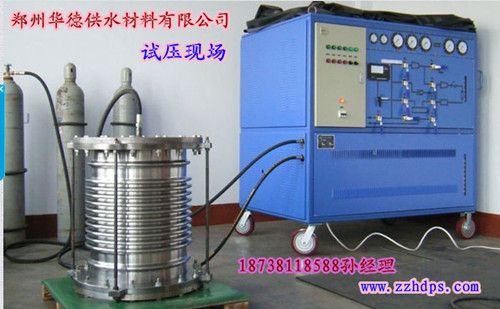

        该图为小口径波纹补偿器的测试打压检测的现场图,该测压设备为气压检测,比普通的水压检测更要严格,如果补偿器进行了气压检测,无需在进行水压检测。

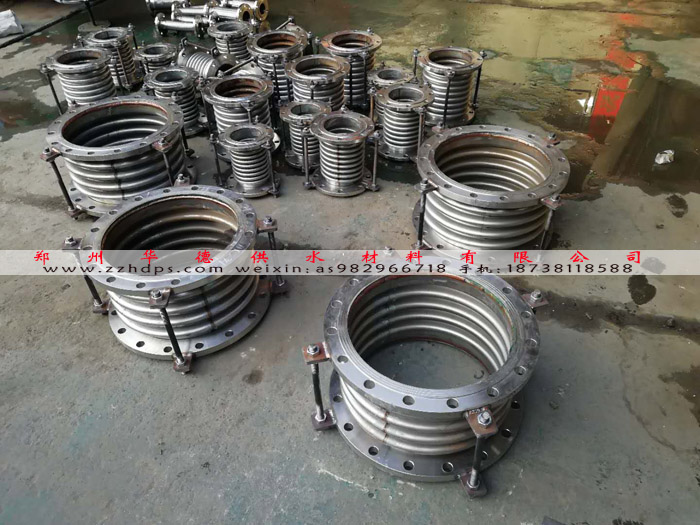

       该图为普通型波纹管补偿器,用于过水管路的补偿,压力为1.6mpa以下,因介质为水,不是颗粒或是酸碱性型物质,不会有磨耗或者是腐蚀等问题,内层无需导流筒,对于波纹管的波厚选用1mm厚单层波即可满足补偿条件。

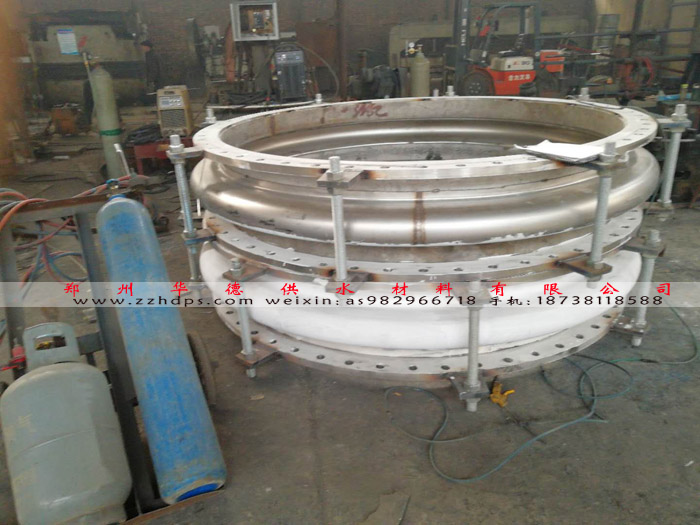

       该产品为我单位为电厂客户定制的高温高压型金属单波补偿器,该补偿器口径为DN1600,法兰为316L,国标厚度。波纹管,导流筒材质也为316L,该施工条件比较负责,即高温高压,而且通过介质为颗粒粉的流入或流出,磨损度非常大,所以在选材上即要求高温,高压,而且耐磨度一定要强,有了这些必要的前提条件,就必须选用上好的不锈钢材质。固生产成本也比较昂贵。该补偿器耳板35mm厚,拉杆全为316L不锈钢材质。





       上图为华德牌焊接式四波波纹补偿器,"四波"是根据客户的需求的补偿量所计算出来的需要四波才能满足补偿量。该设计也有内套筒,内套筒材质为Q235碳钢。波纹管为304不锈钢。
      关于波纹补偿器的使用材质方面,施工环境,温度,管道要求条件,各不相同,所以所设计的方案也会出现差异,这些补偿器产品的生产都是根据用户实地的施工条件,施工要求,通过了解后,所选型制作的。所以对于这类补偿器的制造,需要客户与厂商沟通,从而确定更安全高效的方案。华德金属补偿器厂家咨询“18738118588,孙先生。网站详解:www.zzhdps.com .
