XH81套接式鸭嘴阀

更新时间:2018-11-03 01:32 来源:华德供水 点击数:

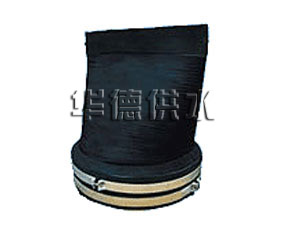

                                                                                                             XH81套接式鸭嘴阀

【产品别名】:套接式橡胶止回阀
【公称通径】:DN100-DN2000mm
【主体材质】:天然合成橡胶
【连接方式】:套接式
【适用介质】:带酸碱性的工业用水、生活污水、海水等







名称:XH81A型排污橡胶止回阀

XH81A型排污橡胶止回阀(卡箍式鸭嘴阀)产品用途
       排污橡胶止回阀又叫鸭嘴阀 ,应用于防水系统,排放系统,水泵出口,提升泵站及液下曝气系统。
XH81A型排污橡胶止回阀(卡箍式鸭嘴阀)产品特点
        橡胶法兰与阀身联成一体,安装极为方便。阀体采用全橡胶设计,不会引起淤积和东西卡住现象发生,降低了维护成本,并允许固体颗粒顺畅地通过。
XH81A型排污橡胶止回阀(卡箍式鸭嘴阀)安装方式
        由橡胶法兰,阀体及鸭嘴一体制作而成,并带有衬垫金属法兰,可以与金属法兰自然连接,直接安装于灌体,管道及围堰上。安装联接时,法兰与联接阀尺寸相对应,法兰与法兰之间应视其具体情况加密封胶,保证联接紧固后绝对密封,还要注意不要碰坏橡胶闭逆的法兰唇边。

        鸭嘴阀安装在管线末端,用于污水排放系统,以及城市排洪,暴雨排放,沿海排放,能够起到防止倒流止回的作用,当阀门内管线压力大于阀门外压力时,管线内压力迫使鸭嘴阀打开进行排放,当阀门外压力小于阀门内管线压力时,鸭嘴阀自动关闭,杜绝任何倒流。
        鸭嘴阀的使用优点:

          1、不堵塞,密封性能好。
          2、使用寿命长,无故障,免维修。
          3、没有活动部件和机械部件,无需电信号或人工操作,无噪音。
          4、开启压力小,小于0.01m³的水头就能将鸭嘴阀打开。
          5、鸭嘴阀能变幻各种安装形式,以满足客户实际需要。
          6、安装便利,费用低,运行成本小。

XH81A型排污橡胶止回阀(卡箍式鸭嘴阀)主要数据



公称通径(DN) 管子外径(DW) 型号(XL-T) 长度(L) 高度(H) 套入深度(C)
Dw Do
100 108 108 100-100-F 158 100 40
114 114
150 159 159 150-140-F 270 200 50
168 168
200 219 219 200-255-F 320 255 50
250 273 273 250-260-F 360 265 75
300 325 325 300-325-F 450 325 115
350 377 377 350-425-F 560 425 115
400 426 426 400-525-F 650 525 135
450 480 480 450-625-F 750 625 150
500 530 530 500-725-F 850 725 200
600 630 630 600-825-F 950 825 200
700 720 720 700-925-F 1060 925 200
800 820 820 800-985-F 1200 1080 250
900 920 920 900-1025-F 1260 1250 250
1000 1020 1020 1000-1125-F 1450 1400 250
1200 1220 1220 1200-15250-F 1620 1550 250
1400 1420 1428 1400-1625-F 1720 1725 300
1600 1620 1628 1600-1950-F 2010 1950 350
1800 1820 1828 1800-2320-F 2280 2320 400
2000 2020 2030 2000-2650-F 2600 2650
