弯嘴式鸭嘴阀

更新时间:2018-10-30 18:47 来源:华德供水 点击数:

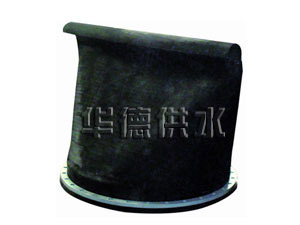

   弯嘴式鸭嘴阀

【产品别名】:弯嘴橡胶止回阀
【公称通径】:DN100-DN2000mm
【主体材质】:天然合成橡胶
【连接方式】:卡箍式
【适用介质】:带酸碱性的工业用水、生活污水、海水等












XH41排污橡胶止回阀(法兰式鸭嘴阀)产品介绍
         橡胶法兰与阀身联成一体,安装极为方便。阀体采用全橡胶设计,不会引起淤积和东西卡住现象发生,降低了维护成本,并允许固体颗粒顺畅通过。
XH41排污橡胶止回阀(法兰式鸭嘴阀)产品用途
        应用于防水系统,排放系统,水泵出口,提升泵站及液下曝气系统.
XH41排污橡胶止回阀(法兰式鸭嘴阀)安装方法
         由橡胶法兰,阀体及鸭嘴一体制作而成,并带有衬垫金属法兰,可以与金属法兰自然连接,直接安装于罐体,管道及围堰上。安装连接时,法兰与连接法兰 尺寸相对应,法兰与连接法兰之间应视具体情况加防水胶,保证联接紧固后绝对密封,还要注意不能碰坏橡胶排污止回阀的法兰唇边。
XH41排污橡胶止回阀(法兰式鸭嘴阀)主要数据




公称通径(DN) 管子外径(DW) 型号(XL-T) 长度(L) 高度(H) 套入深度(C)
Dw Do
100 108 108 XL100-100-F 158 100 40
114 114
150 159 159 XL150-140-F 270 200 50
168 168
200 219 219 XL200-255-F 320 255 50
250 273 273 XL250-260-F 360 265 75
300 325 325 XL300-325-F 450 325 115
350 377 377 XL350-425-F 560 425 115
400 426 426 XL400-525-F 650 525 135
450 480 480 XL450-625-F 750 625 150
500 530 530 XL500-725-F 850 725 200
600 630 630 XL600-825-F 950 825 200
700 720 720 XL700-925-F 1060 925 200
800 820 820 XL800-985-F 1200 1080 250
900 920 920 XL900-1025-F 1260 1250 250
1000 1020 1020 XL1000-1125-F 1450 1400 250
1200 1220 1220 XL1200-15250-F 1620 1550 250
1400 1420 1428 XL1400-1625-F 1720 1725 300
1600 1620 1628 XL1600-1950-F 2010 1950 350
1800 1820 1828 XL1800-2320-F 2280 2320 400
2000 2020 2030 XL2000-2650-F 2600 2650
