橡胶接头系列您当前所在位置:补偿器 > 产品展示 > 橡胶接头系列 > 浏览正文

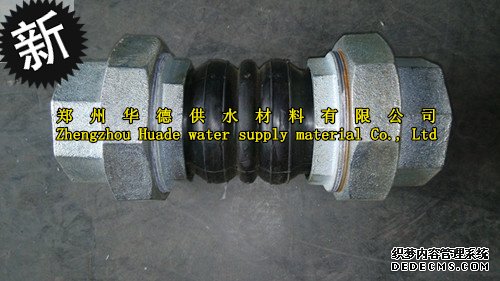

JGD丝扣连接头

更新时间:2018-10-31 00:33 来源:华德供水 点击数:

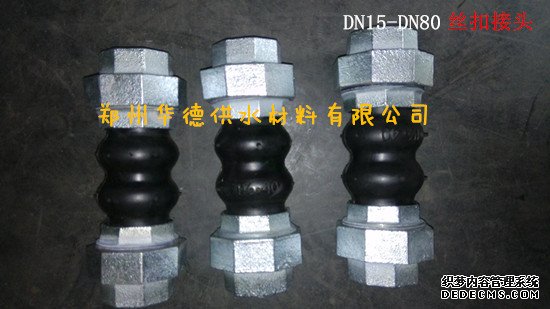

KFT型丝扣橡胶接头

【产品别名】:丝扣接头
【公称通径】:DN15-DN80mm
【工作压力】:1.0/1.6Mpa
【工作温度】:-20℃-115℃
【主体材质】:天然胶
【伸 缩 量】:5~10mm
【连接方式】:法兰式
【适用介质】:空气、压缩空气、水、海水、油、酸、碱等

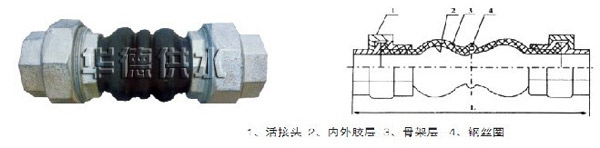

名称:JGD-B型丝扣连接橡胶接头
丝扣连接橡胶接头产品介绍
        丝扣连接橡胶接头又称螺纹连接,它是通过内外螺纹把管道与管道、管道与、阀门连接起来。
丝扣连接橡胶接头适用范围
        这种连接主要用于钢管、铜管和高压的连接,焊接钢管的螺纹日前大部分采用套螺纹机操作,而对于螺纹加工精度和表面粗糙度要求很高的高压管道都必须用车床加工。
        技术条件



工作压力Mpa(kgf/cm2) 1.0(10) 偏转角度 45°
爆破压力Mpa(kgf/cm2) 3.0(30) 真空度Kpa(mm/Hg)  53.3(400)
适用沮度 -15~+115℃特殊可达-30~+250℃
适用介质 水、海水、热水、空气、压缩空气、油、酸、碱等化学物质



主要数据



公称通径 DN 长度
 Lmm
轴向位移  横向位移
mm
mm 英寸 伸长  压缩
20  0.75  220 5~6  22  22
25  215 5~6  22  22
32  1.25  215  5~6  22  22
40  2.5  215 5~6  22  22
50  210 5~6  22  22
65  2.5  245 5~6  22  22







  风机盘管橡胶接头产品介绍:
   风机盘管橡胶接头,该系列产品采用不锈钢波纹管、紫铜波纹管和橡胶高压软管与钢(或铜制)管路连接件扣件或连接而成。这种连接形式,解决了以平式活接头连接的橡胶接管因互换性差及密封性差等因素造成的易泄露的缺陷,使用更为安全可靠。同时还可以根据不同使用条件选择不同材料的连接元件,适用范围更加广泛。适用于水、油、空气等,风机盘机组是进出口管路连接的最佳产品。

   JCD-BW.N型风机盘管橡胶接头,由内胶层、多层尼龙帘子布增强、外层胶构成的橡胶管和金属活接头组成。根据介质不同所采用的橡胶材质也不同,有天然胶、丁苯胶、丁基胶、丁腈胶、三元乙丙胶、氯丁胶、硅橡胶、氟橡胶等等。
风机盘管橡胶接头性能特点
   具有耐压高,弹性好、偏转位移量大、耐老化、安装方便、选择性好、吸震好等特点,根据橡胶材质的不同,分别具有耐热、耐酸、碱、耐腐蚀、耐磨、耐油等功能。
风机盘管橡胶接头适用范围
   适用于宾馆、饭店客房的空调用各种风机盘管机组的进出口管道连接。
                                            主要数据

公称通径
DN mm
L值mm 轴向压缩
mm
轴向伸长
mm
径向位移
mm
偏转角度
(a1+a2)
JGD-1N  JGD-B-1W
15  180  195  10  20  45
20  200  220  10  20  45
25  220  240  10  20  45
