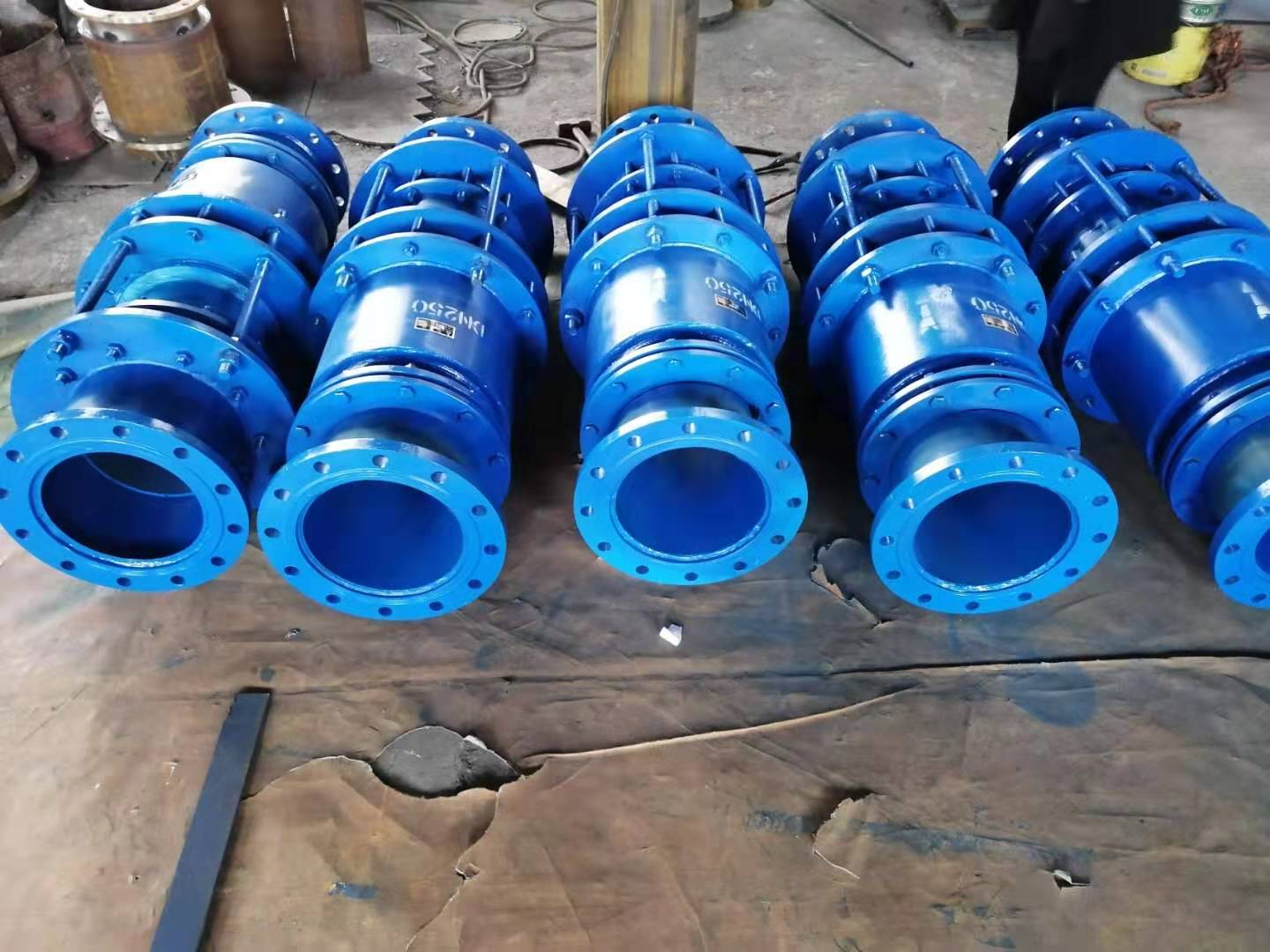

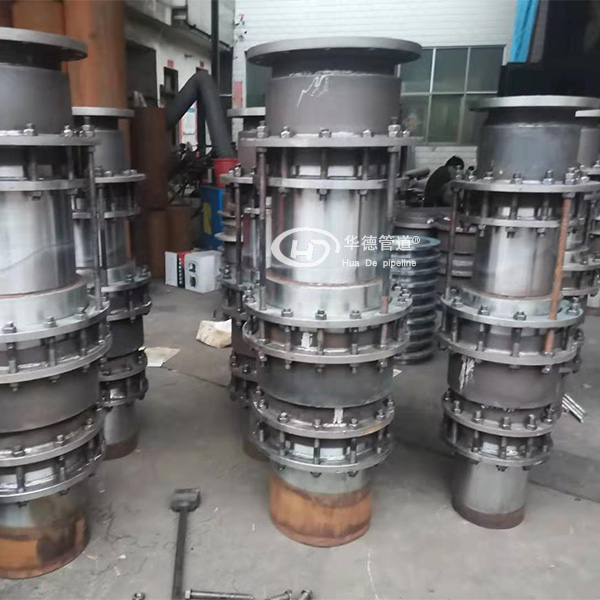

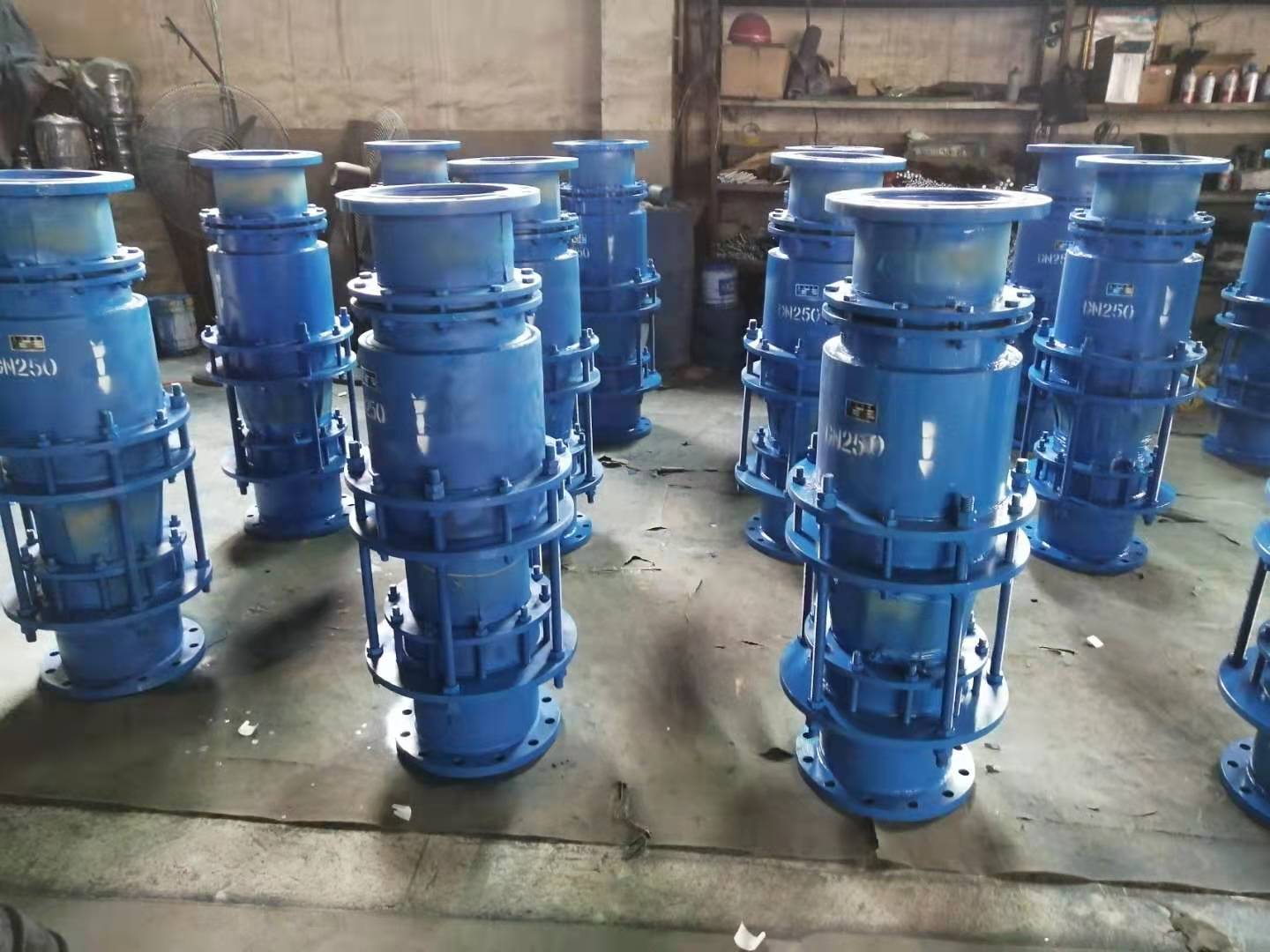

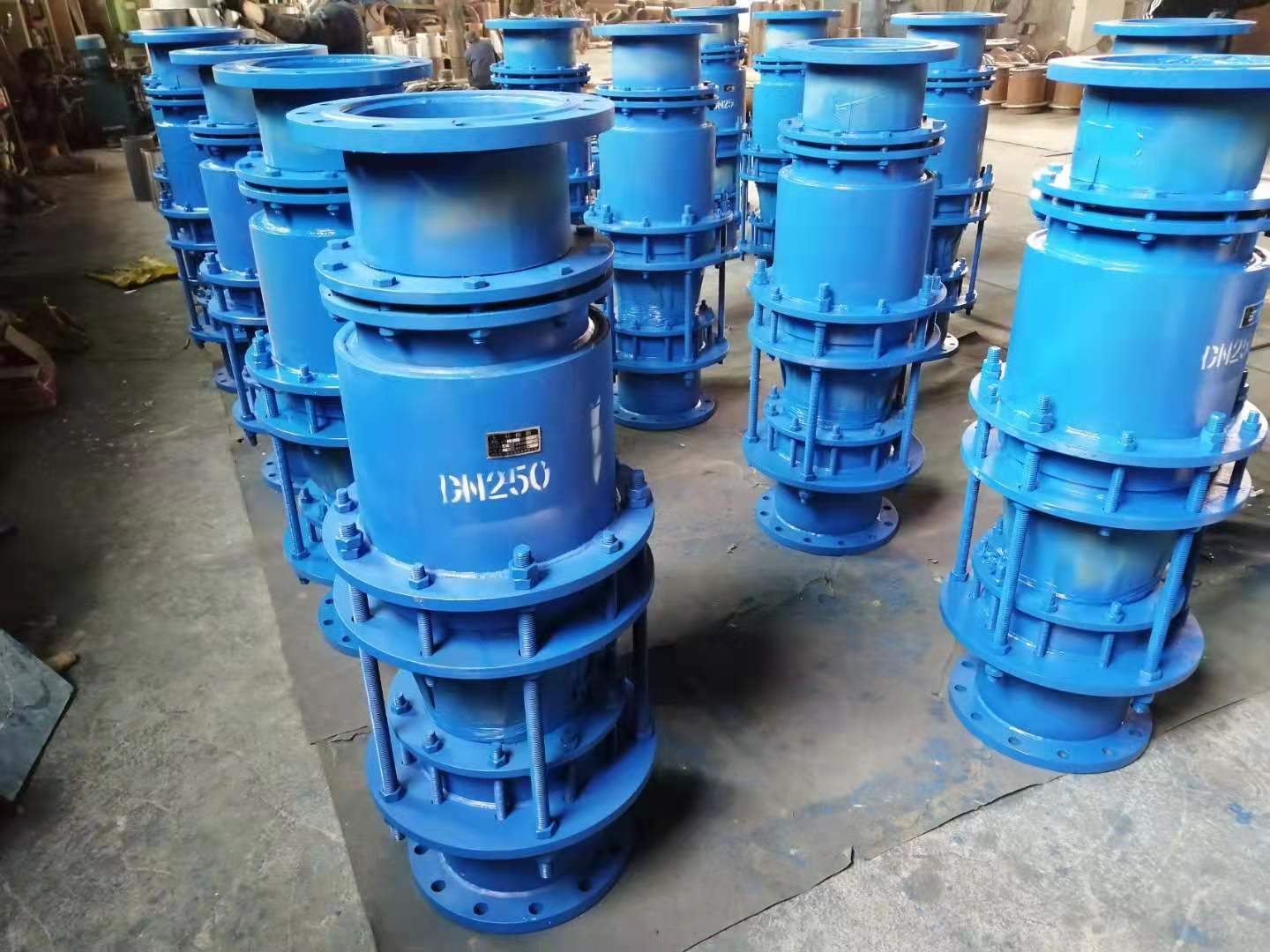

平衡式无推力套筒补偿器

更新时间:2018-11-04 09:58 来源:华德供水 点击数:
 名称:F型平衡式无推力套筒补偿器
【产品别名】:无推力套筒伸缩节
【公称通径】:DN100mm-DN1200mm
【工作压力】:0.6~1.6Mpa
【工作温度】:-40℃~350℃
【主体材质】:碳钢
【密封材料】:温度≤150℃,胶圈/石墨密封;温度>150℃,耐高温柔性石墨密封。
【伸 缩 量】:150-500mm
【连接方式】:法兰式/焊接式
【适用介质】:水、蒸汽、油、浆液等

  普通补偿接头为承插式的,轴向伸缩接头本身无法承受介质内压力产生的盲板力,所以必须考虑管路特别是管路拐弯及三通、四通的的固定,即支架。除了必要的固定与支撑外,支架主要承受的是热胀冷缩和介质内部压力所产生的推力,位置,支架的造价非常高。为了降低支架造价又能满足使用要求,主要用于在吸收轴向位移的同时能平衡内压力推力的补偿接头。
  无推力套筒补偿器工作原理:
   法兰注油式无推力补偿器是利用流体力学中的帕斯卡理论,在设计结构上巧妙的利用一个密环形汽室,这个汽室内分别有两个环形受压面,一个是固定的汽 室内端面,另一个是密闭在汽室内的伸缩管肩部环形面,随伸缩管是可移动的。这个可移动的环形受压面的面积恰好和伸缩管横截面积相等,补偿器工作时 ,在介质压力的作用下,环形面上的压力和伸缩管横截面积的压力是相等,而方向相反,因此两压力相互抵消。这样一来,在设计支架中仅考虑补偿器压紧 填料的摩擦力,对固定支架的推力计算中,就不再计算由工作介质压力,而引起的对固定支架的推力。因此固定支架属减载式支架,可节省大量支架材料, 也节省人力和财力。
   无推力套筒补偿器组成结构:
  由变径管、内套管、密封座外套、柔性石墨填料、螺母螺栓N个压簧及N个注填料咀组合、填料压盖及弹簧压紧法兰构成:所述填料压紧法兰与压紧上法兰之 间设有压簧和注填料咀。所选用的密封填料都是柔性石墨,所采用的级别分别为核级、工业精密级且无推力补偿器填料内增加了一些抗氧化剂成份达到延缓填料氧化的时间,从而使 无推力补偿器比普通补偿器密封性能得到很大的提高,使产品密封发生泄漏时间延迟发生。
  平衡无推力型补偿接头主要数据:
公称通径DN 外形尺寸 伸缩量 法兰连接尺寸
0.6Mpa 1.0Mpa  1.6Mpa
Do  δ n-do  n-do  n-do
100 350 1050 ±70  210 170 4-Φ18  220 180 8-Φl8  220 180 8-Φ18
150 400 265 225 8-Φ18  285 240 8-Φ23  285 240 8-Φ23
200 75 1200 320 280 340 295 340 295 12-Φ23
250 540 375 335 12-Φ18  395 350 405 355 12-Φ27
300 620 1350 440 395 12-Φ23  445 400 12-Φ23 460 410
350 680 1400 490 445 12-Φ23  505 460 16-Φ23  520 470 16-Φ27
400 770 1450 540 495 16-Φ23  565 515 16-Φ27  580 525 16-Φ30
450 860 1500 ±80  595 550 16-Φ23  615 565 20-Φ27  640 585 20-Φ30
500 920 645 600 20-Φ23  670 620 20-Φ27  715 650 20-Φ33
600 1050 1550 755 705 20-Φ27  780 725 20-Φ30  840 770 20-Φ36
700 1200 1600 860 810 24-Φ27  895 840 24-Φ30  91O  840 24-Φ36
800 1360 1800 975 920 24-Φ30  1015 950 24-Φ33  1025 950 24-Φ39
900 1520 1900 1075 1020 24-Φ30  1115 1050 28-Φ33  1125 1050 28-Φ39
1000 1640 2000 1175 1120 28-Φ30  1230 1160 28-Φ36  1255 1170 28-Φ42
1200 1950 2200 1405 1340 32-Φ30  1455 1380 32-Φ37  1485 1390 32-Φ48
