JDH型大拉杆横向波纹补偿器

更新时间:2018-11-05 14:43 来源:华德供水 点击数:


 JDH/
(DHB)型大拉杆横向波纹补偿器
【产品别名】:大拉杆膨胀节
【公称通径】:DN100mm-DN3000mm
【工作压力】:0.25~2.5Mpa
【工作温度】:-50℃ - 420℃
【主体材质】:不锈钢、碳钢
【补偿方式】:横向位移、轴向位移
【连接方式】:法兰式/焊接式
【适用介质】:输送气体、含尘气体、烟、风、煤、粉、颗粒

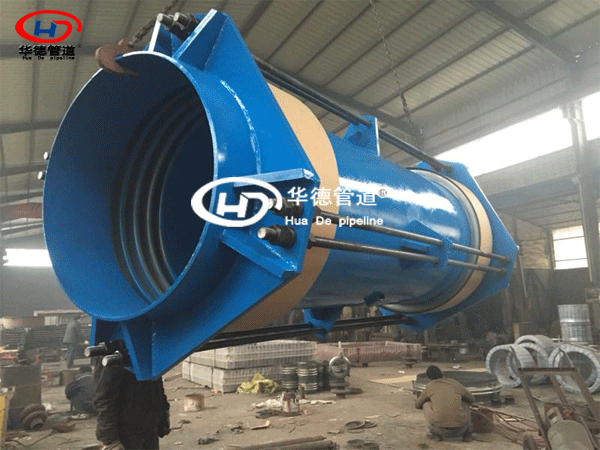

    大拉杆横向波纹补偿器产品介绍
    大拉杆横向波纹补偿器采用多层一次液压成型工艺,可以补偿轴向、角向、横向及各方位的合成位移。
     使用说明:
    大拉杆横向波纹补偿器可以补偿弯曲管段的横向位移和量值不大的角位移,通常不用来补偿角位移。大拉杆横向波纹补偿器由接管、二个波纹管以及大拉杆等零件构成。大拉杆横向波纹补偿器能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动,同时拉杆还具有承受内压推力能力。
    工作温度≤420℃疲劳寿命1500次

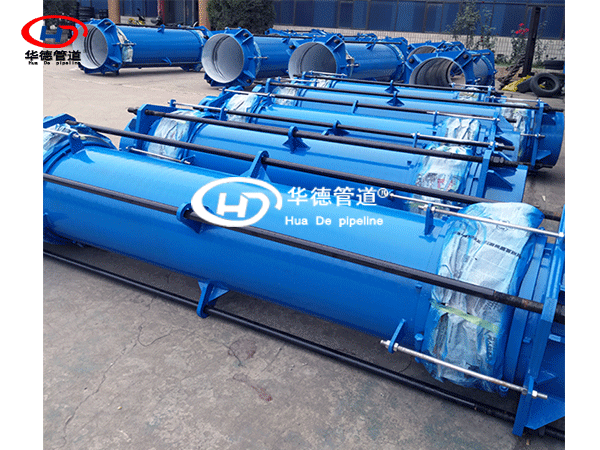

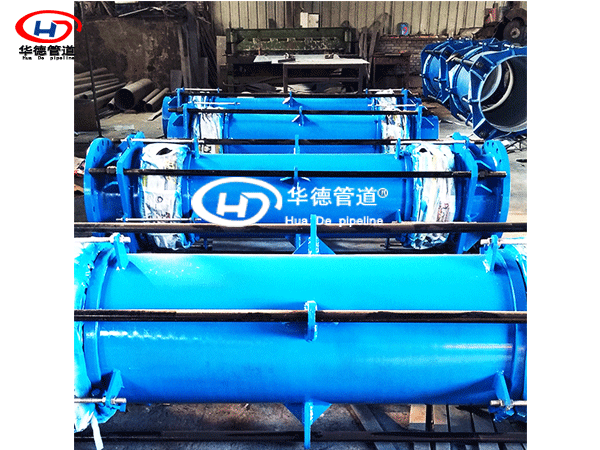

    产品用途、特点:

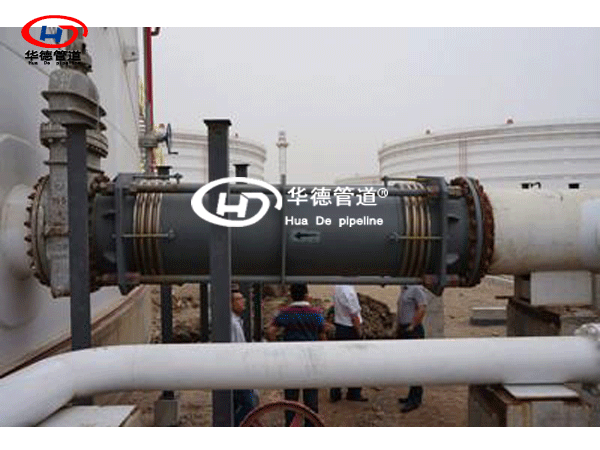

     大拉杆横向型波纹补偿器(膨胀节、伸缩节)主要用于补偿管系横向位移及产品自身的轴向位移,具有管系设计简单,安装方便,补偿量大,无内压推力等优点。该产品目前常被用于口径较大、走向复杂的管线,用以补偿各种空间及平面管系的横向位移。

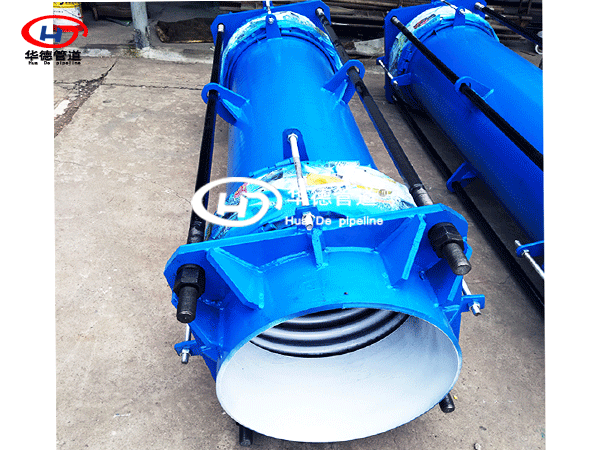

     结构及材料 :

     1.波纹管:不锈钢304、316L、321等

     2.法兰、接管:碳钢、不锈钢304、316L、321等

     3.拉杆螺栓、螺母:碳钢

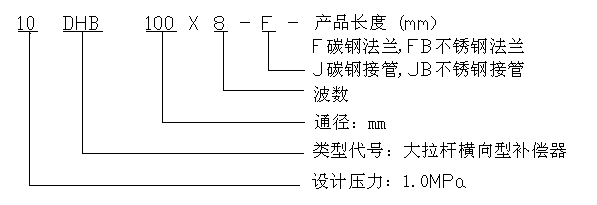

     产品代号示例:

     安装注意事项:

      1、 所通介质氯离子含量≤25PPM。

      2、 严禁焊渣溅伤波纹管。

      3、 必须按产品流向标志安装。

      4、 波纹管两端必须合理的设置导向支座及固定支座。(详见“波纹补偿器管系支座设置”)

      5、 不允许用波纹补偿器的变形来强行调整管系位置的安装误差。

      6、 禁止用安装拉杆或限位拉杆起吊。

      7、 安装完毕后,应拆除运输拉杆和带有黄色标记的限位拉杆。

      大拉杆横向波纹补偿器主要数据:





公称通径
DNmm
波数  压力等级
 Mpa
横向补偿量N/mm 最大外径尺寸
mm
产品长度Length mm
1200  1500  2000  2500  3000  3500
100  4+4  0.25  177/2.2  243/1.2  254/0.6  465/0.3      310
0.6  177/2.2  243/1.2  341/0.6  447/0.3      310
1.0  163/2.2  243/1.2  325/0.6  427/0.3      310
1.6  91/4  127/2  187/1  247/0.6      310
2.5  94/8  132/5  194/2  256/1      310
125  4+4  0.25  181/2.8  251/1.5  369/0.7  487/0.4      360
0.6  172/2.8  239/1.5  351/0.7  463/0.4      360
1.0  161/2.8  224/1.5  330/0.7  435/0.4      360
1.6  99/11  140/6  209/3  277/2      360
2.5  94/11  113/6  197/3  262/2      360
150  4+4  0.25  199/6  278/3.2  410/1.6  542/1.0      410
0.6  186/6  259/3.2  382/1.6  506/1.0      410
1.0  122/10  170/6  251/3  332/2      410
1.6  108/12  153/6  230/3  307/2      410
2.5  82/22  117/12  176/5  324/3      410
200  4+4  0.25  155/9.4  220/4.9  327/2.25  435/1.4      480
0.6  138/9.4  196/4.9  291/2.25  388/1.0      480
1.0  101/20  143/11  213/5  283/3      480
1.6  75/42  108/21  164/10  220/6      480
2.5  59/69  86/35  130/16  176/9      480
250  4+4  0.25  164/10.2  239/5.1  367/2.4  494/1.5      580
0.6  128/21  188/10  287/5  387/3      580
1.0  109/35  159/18  243/8  328/5      580
1.6  76/68  116/33  182/14  249/8      580
2.5  64/122  98/58  154/25  210/14      580
300  4+4  0.25  144/17.6  174/8.4  287/3.7  379/2      660
0.6  94/50  144/24  228/0  313/6      660
1.0    127/39  202/17  277/10  352/6    660
1.6    169/28  169/28  234/15  299/10    660
2.5    91/113  148/47  215/26  262/16    660



注:如需法兰连接按照GB/T9115.1-2000标准供货,可根据用户要求或其他标准供货。



 公称通径
DNmm
 波数  压力等级
Mpa
横向补偿量  N/mm 最大外径尺寸
mm
产品长度mm
1200  1500  2000  2500  3000  3500
350  4+4  0.25  100/26  157/14  254/5  352/3      750
0.6  83/73  130/34  210/14  292/8      750
1.0    117/54  190/23  263/13  337/8    750
1.6    95/96  160/38  225/20  291/13    750
2.5    81/158  135/63  190/34  246/21    750
400  4+4  0.25    146/16  238/7  330/4  423/2    780
0.6    122/45  199/19  276/10  354/7    780
1.0    109/74  177/31  246/17  315/11    780
1.6    85/130  144/52  202/28  262/17    780
2.5      112/88  157/47  203/29  250/20  780
450  4+4  0.25     134/20  216/8  299/5  383/3    870
0.6    129/40  208/17  289/9  369/6    870
1.0    109/68  176/29  244/16  312/10    870
1.6      115/9  162/48  210/29  258/20  870
2.5      86/198  122/105  158/65  193/44  870
500  4+4  0.25    123/26  199/11  277/6  355/4    920
0.6    119/53  193/22  267/12  342/8    920
1.0    99/90  160/38  222/21  285/13    920
1.6      101/127  43/66  186/41  229/27  920
2.5      76/284  107/149  140/91  172/62  920
600  4+4  0.25    111/54  188/22  265/12  342/9    1010
0.6    108/108  181/43  256/23  331/14    1010
1.0    83/220  319/88  197/47  254/29    1010
1.6      98/182  143/93  187/56  232/38  1010
2.5      82/307  119/157  156/95  193/63  1010
700  4+4  0.25    98/82  166/32  236/17  305/11    1140
0.6      161/64  228/34  295/21  263/14  1140
1.0      117/132  165/70  214/43  264/29  1140
1.6      81/287  199/144  157/86  196/57  1140
800  4+4  0.25      146/45  208/24  271/15  334/10  1240
0.6      141/93  201/49  262/30  323/20  1240
1.0      102/182  146/95  190/59  235/40  1240
1.6      69/402  103/200  137/119  170/79  1240
900  4+4  0.25        184/49  249/28  314/18  1370
0.6        179/97  242/56  305/37  1370
1.0        139/171  188/99  237/64  1370
1.6        103/369  139/213  176/139  1370
1000  4+4  0.25        194/52  266/30  340/19  1500
0.6        194/104  266/59  340/38  1500
1.0        148/185  204/106  260/68  1500
1.6        108/416  148/237  189/153  1500

  注:通过超过Φ1000的大拉杆横向型补偿器请提供相应的参数,如需法兰连接按照GB/T9115.1-2000标准,可根据用户要求或其他标准供货。
