矩形橡胶补偿器

更新时间:2018-11-02 16:43:54 来源:华德供水 点击数:

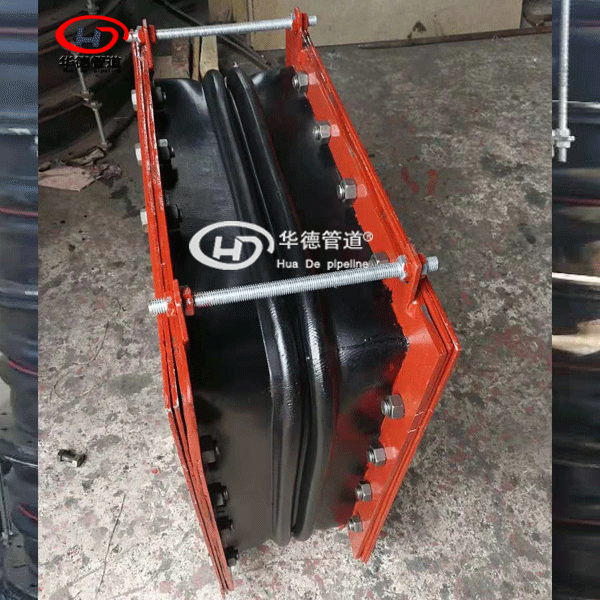

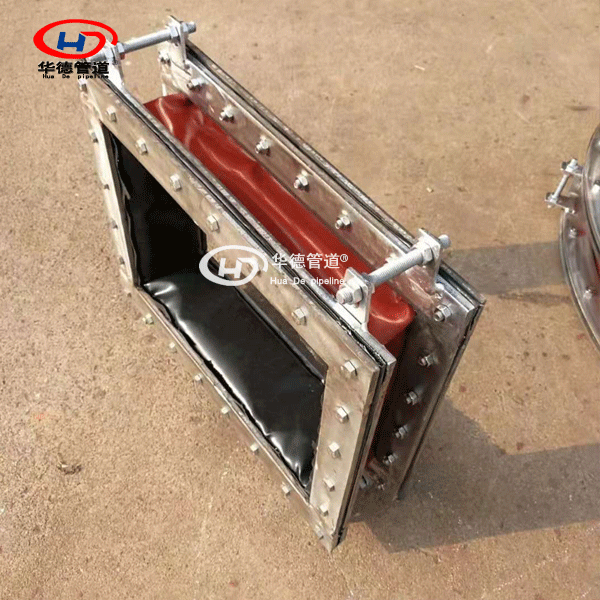

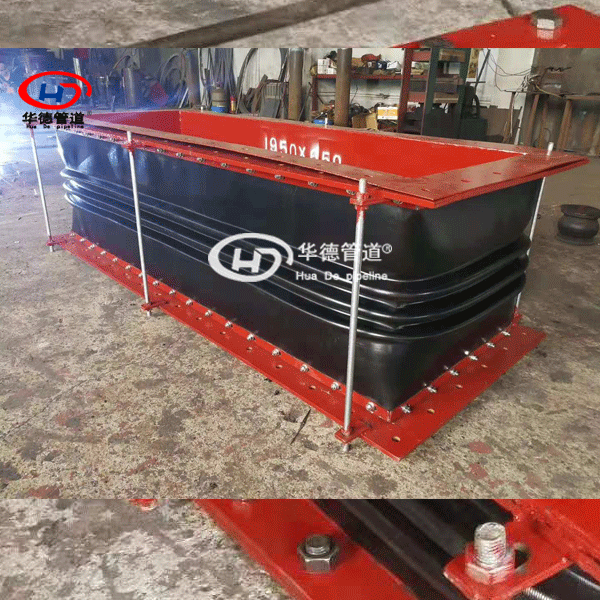

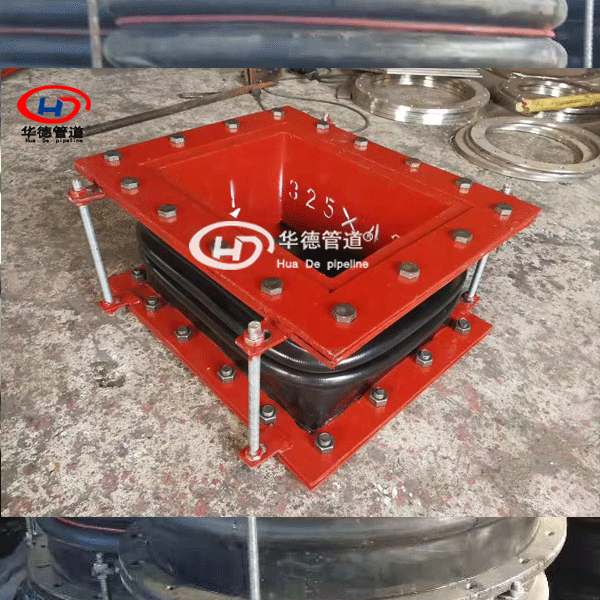

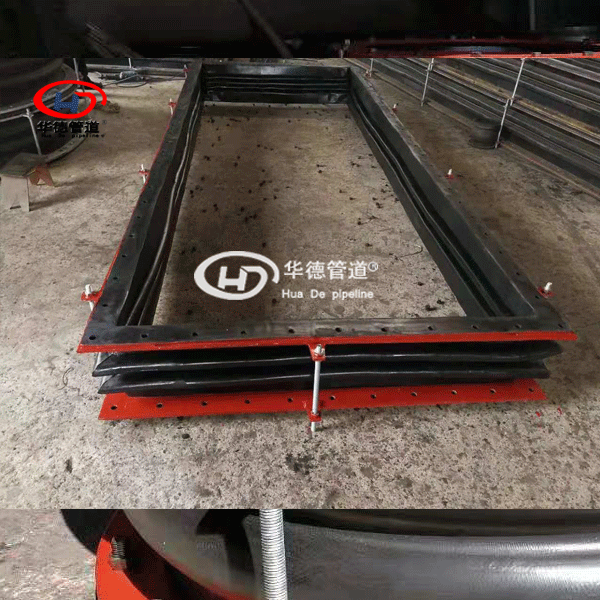

 名称:FVB矩形风道橡胶补偿器

【产品别名】:橡胶波纹膨胀节
【公称通径】:DN200mm-DN8000mm
【工作压力】:真空~0.1Mpa
【工作温度】:- 50℃~200℃
【主体材质】:三元乙丙橡胶、氟橡胶、硅胶
【适用介质】:输送气体、含尘气体、烟、风、煤、粉、颗粒

风道橡胶补偿器产品介绍
   风道橡胶补偿器由橡胶复合材料、钢制法兰、套筒、保温隔热材料组成,主要用于各种风机、风管之间的柔性连接,其功能是减震、降噪、密封、耐介质、便于位移和安装,是环境保护领域中一种极为理想的减震、降噪、消烟除尘的最佳配套件。
风道橡胶补偿器产品特性
   1、橡胶具有良好的反复位移(变化)还原性,能在较小尺寸范围内提供较大的多维方向补偿,能较好的消除各种管道安装连接时产生的多向误差。
    2、橡胶具有优越的吸声隔震功能,能有效的减少和消除锅炉、风机等系统品声和震动的传递。
    3、橡胶无力的传递损耗,减少了设计程序,无需增加其它辅助设施。
    4、橡胶具有较高耐热和耐腐蚀性能,永不生锈,减少维修费用。
    5、橡胶具有优异的气密性和柔顺性、能保证输送介质无泄漏和反复位移后恢复原状。
    矩形风道橡胶补偿器主要数据:



技术性能 FVB  FUB
补偿长度 ±100mm  ±90mm
工作压力 ≤4500pa  ≤4500pa
温度范围 -40℃-30℃  -40℃-300℃
安装长度 300-450mm  300-450mm
拉伸长度变化率 ≤15%  ≤15%
两端支架间距之和   ≤15m
两端滑动支架间距   2-4m
胶料性能
拉伸强度 ≥12Mpa  ≥12Mpa
扯断长率 ≥300%  ≥300%
扯断永久变形 ≤25%  ≤25%
硬度 58±3°  58±3°
热空气考化 72℃×72h  72℃×72h
扯断伸长变化率 ≥20%  ≥20%

FVB型矩形风道补偿器连接尺寸

型号
(mm)
管外径
D
 D1  D2  D3  b 连接螺栓数量
n×ΦM
重量
 Kg
FVB500  529  600  640  469   16×M16  89.8
FVB600  630  705  755  570      114.6
FVB700  720  810  860  660    18×M16  134.8
FVB800  820  920  975  760  18×M20  192.0
FVB900  920  1020  1075  860    20×M20  213.8
FVB1000  1020  1120  1175  960    24×M20  241.6
FVB1100  1120  1220  1275  1060      263.0
FVB1200  1220  1320  1375  1160      312.6
FVB1300  1320  1420  1475  1260    30×M22  335.0
FVB1400  1420  1520  1575  1360  10  36×M22  369.6
FVB1500  1520  1630  1685  1440      349.4
FVB1600  1620  1730  1785  1540    36×M22  477.5
FVB1700  1720  1830  1885  1640      515.9
FVB1800  1820  1930  1985  1740    44×M22  536.0
FVB1900  1920  2030  2085  1840      565.2
FVB2000  2000  2130  2185  1940    44×M27  725.2
FVB2200  2020  2340  2410  2140  12  50×M27  881.8
FVB2400  2420  2540  2610  2340    54×M27  953.0
FVB2500  2520  2640  2710  2440    56×M30  1057.5
FVB2600  2620  2760  2810  2540    58×M30  1098.4
FVB2800  2820  2960  3030  2740  14  60×M30  1260.9
FVB3000  2030  3160  3230  2940    64×M30  1347.8
FVB3200  3220  3360  3430  3140    72×M30  1441.5

注:超大口径风道橡胶补偿器可按用户要求生产供货
