烟风煤粉管道补偿器系列您当前所在位置:补偿器 > 产品展示 > 烟风煤粉管道补偿器系列 > 浏览正文

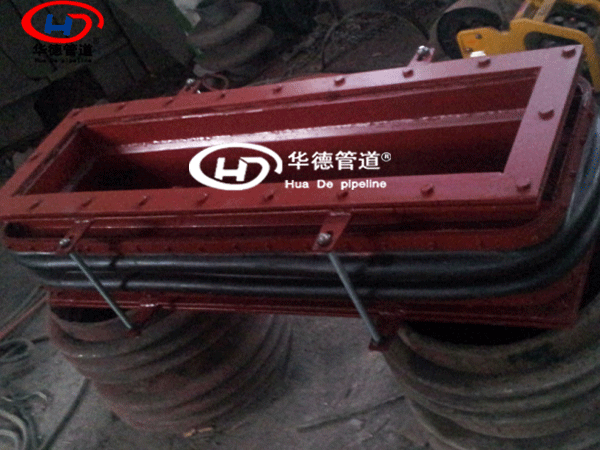

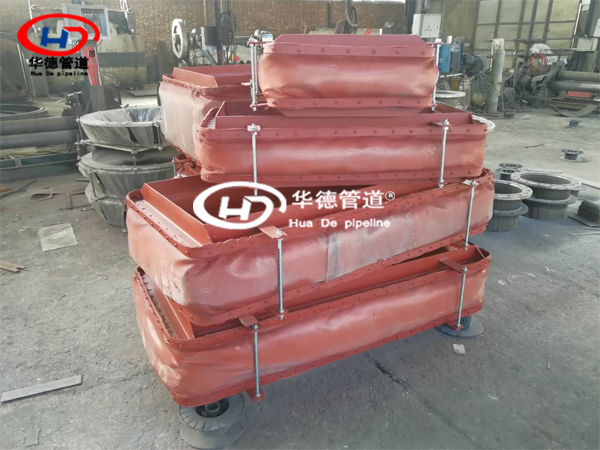

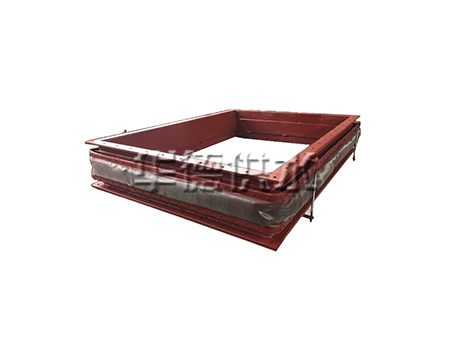

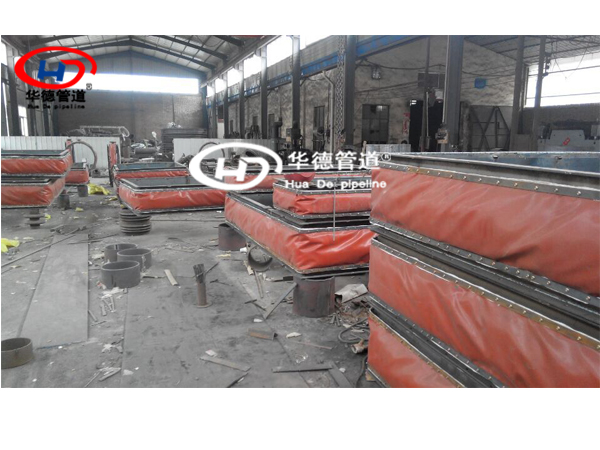

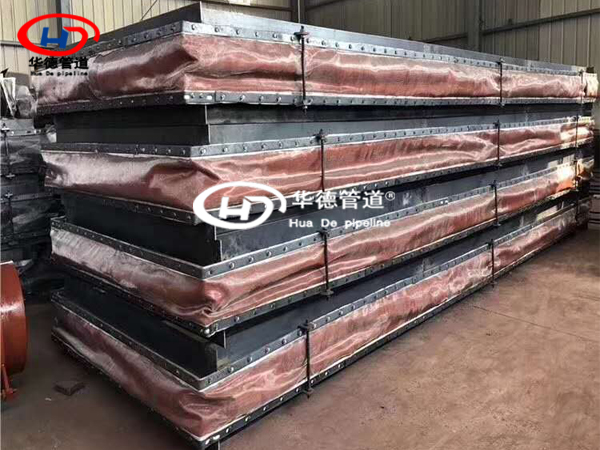

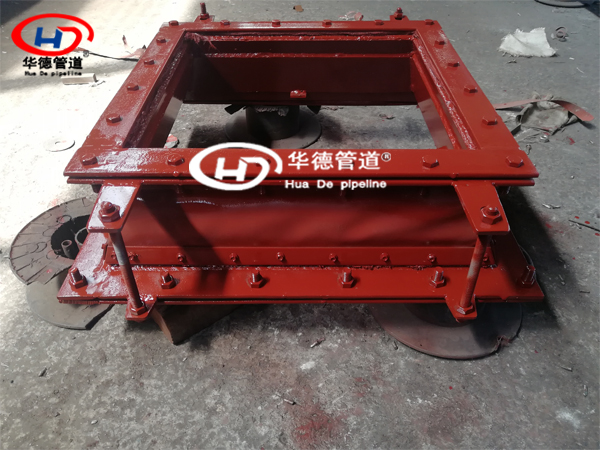

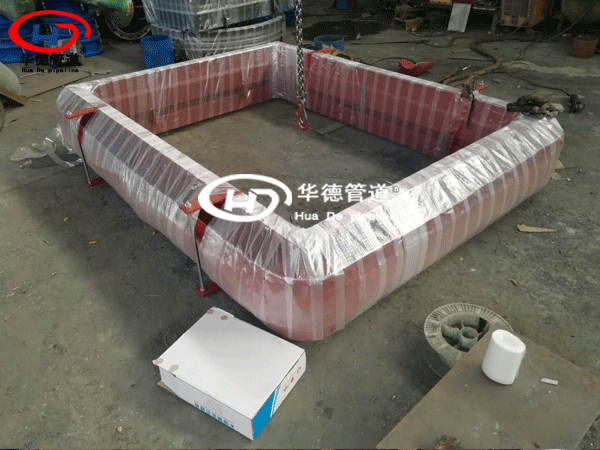

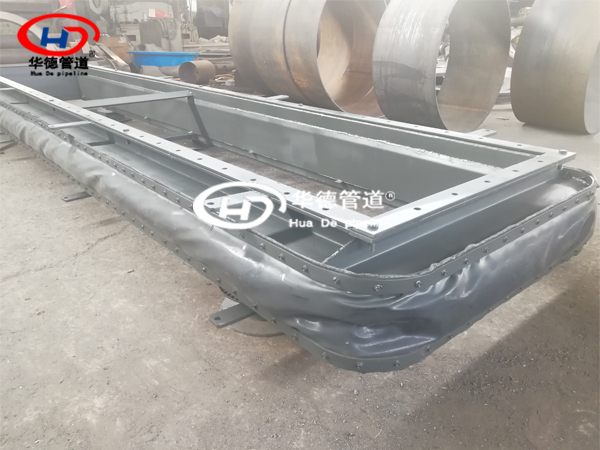

XB矩形风道纤维织物补偿器

更新时间:2018-11-04 23:19 来源:华德供水 点击数:



 名称:XB矩形非金属风道纤维织物补偿器
【产品别名】:矩形非金属膨胀节/非金属软连接
【公称通径】:DN200mm-DN8000mm
【工作压力】:-20~+25Kpa
【工作温度】:80℃~800℃
【主体材质】:纤维织物
【适用介质】:输送气体、含尘气体、烟、风、煤、粉、颗粒

矩形风道纤维织物补偿器产品介绍:

   XB矩形风道纤维织物补偿器是由橡胶和纤维织物复合材料、钢置法兰、套筒、保温隔热材料组成,主要用于各种风机、风管之间的柔性连接,其功能是减振、降噪、密封、耐介质,便于位移和安装,是环境保护领域中极为理想的减震、降噪、消除烟尘的管道件。
矩形风道纤维织物补偿器产品特点
   矩形风道纤维织物补偿器可补偿轴向、横向、角向,具有无推力、简化支座设计、耐腐蚀、耐高温、消声减振等特点,特别适用于热风管道及烟尘管道。
矩形风道纤维织物补偿器安装说明
   1、法兰螺栓应逐步均匀地加压拧紧,所有螺丝栓松紧度尽可能一致。使用条件恶劣的场合,除加平垫外可添加弱弹簧圈,以防螺母松动。
   2、补偿器与配套平焊法兰之间应按工作温度选用相应橡胶石棉垫片。
   3、在试行时,应将补偿器限位螺丝作适当调整,便于产品伸长或压缩。
   4、焊管连接时,应将限位螺丝适当松动,防止将补偿器限位板拉弯或产品变形。
   5、焊接作业时作盖物遮住橡胶(织物)表面,防止焊渣损伤产品。
XB矩形风道纤维织物补偿器主要尺寸:

矩形产品规格 管道外径 A B 11 k C1 C2 t t1 t2 t3 11 k n1 n2 C1/C2 d 螺栓孔数n
700×500 700×500 702 502 792 592 760 560 95 95 95 90 570 3   4 29/29 14 28
700×700 700×700 702 792 760 95 570 6 32
700×800 700×800 802 814 914 774 874 112 110 109 110 550 654 5 6 36/36 18 30
800×800 800×800 802 914 914 874 874 110 109 654 654 6 6 32
800×1200 800×1200 1202 1314 1274 116 115 1044 9 38
800×1600 800×1600 1602 1714 1674 119 123 1428 12 44
900×400 900×400 902 402 992 492 960 60 96 96 92 92 768 276 8 3 29/29 14 30
900×700 900×700 702 1014 814 974 774 124 121 110 112 726 550 6 5 36/36 18 30
900×1200 900×1200 1202 1314 1274 110 11 1044 9 38
1000×600 1000×600 1002 602 1114 714 1074 674 117 120 112 113 840 448 7 4 30
1000×700 1000×700 702 814 774 110 112 550 5 32
1000×800 1000×800 802 914 974 109 110 654 6 31
1000×1000 1000×1000 1002 1114 1074 120 117 840 7 36
1200×600 1200×600 1202 602 1314 714 1274 674 115 116 112 113 1041 448 9 4 34
1200×700 1200×700 702 814 774 110 112 550 5 36
1200×800 1200×800 802 914 874 115 116 654 6 38
1200×1000 1200×1000 1002 1114 1074 120 117 840 7 40
1200×1200 1200×1200 1202 1314 1274 116 115 1044 9 41
1400×700 1400×700 1402 702 1514 814 1474 774 110 114 110 112 1254 550 11 5 40
1400×800 1400×800 802 914 874 109 110 654 6 42
1400×900 1400×900 902 1014 974 121 124 726 6
1400×1000 1400×1000 1002 1114 1074 120 117 840 7 44
1400×1210 1400×1210 1202 1314 1274 116 115 1044 9 48
1500×800 1500×800 1502 802 1614 914 1574 874 116 122 109 110 1342 654 6 42
1500×900 1500×900 902 1014 974 121 124 726
1500×1000 1500×1000 1002 114 1074 120 117 840 7 44
1500×1200 1500×1200 1202 1314 1274 116 115 10 9 48
1600×1000 1600×1000 1602 1002 1714 114 1674 1074 117 120 120 117 1440 840 12 7 36/36 18 46
1600×1200 1600×1200 1202 1314 1274 116 115 1044 9 50
1600×1400 1600×1400 1402 1728 1528 1678 1478 139 140 134 136 1400 1206 10 38/38 22 46
1600×1600 1600×1600 1602 1728 1678 140 139 1400 10 48
1800×900 1800×900 1802 902 1914 1014 1874 974 118 117 121 124 1638 726 14 6 36/36 18
1800×1000 1800×1000 1002 1114 1074 120 117 840 7 50
1800×1200 1800×1200 1202 1928 1328 1878 1278 135 134 142 142 1638 9914 12 46
1800×1400 1800×1400 1402 528 1478 134 136 1026 9 50
1800×1800 1800×1800 1802 1928 1878 135 1608 12 56
2000×1000 2000×1000 1004 1130 1080 135 135 810 6 46


  非金属膨胀节的特点:
1、非金属膨胀节可补偿轴向、横向、角向、具有无推力、简化支座设计、耐腐蚀、耐高温、消声减振等特点,特别适用于热风管道及烟尘管道。
2、补偿热膨胀:可以补偿多方向,大大优于只能单式补偿的金属补偿器。
3、消声减振:纤维织物(硅胶布等)、保温棉体本身具有吸声、隔震动传递的功能,能有效的减少锅炉、风机等系统的噪声和震动。
4、无反推力:由于主体材料为纤维织物,无力的传递。用纤维补偿器可简化设计,避免使用大的支座,节省大量的材料和劳动力。
5、密封性能好:有比较完善的生产装配系统,纤维补偿器可保证无泄露。
6、良好的耐高温、耐腐蚀性:选用的氟塑料、有机硅材料具有较好的耐高温和耐腐蚀性能。
7、补偿安装误差:由于管道连接过程中,系统误差再所难免,纤维补偿器较好的补偿了安装误差。
8、价格低于金属补偿器、质量不低于进口产品。价格是进口产品的1/2~1/5。
9、体轻、结构简单、安装维修方便。

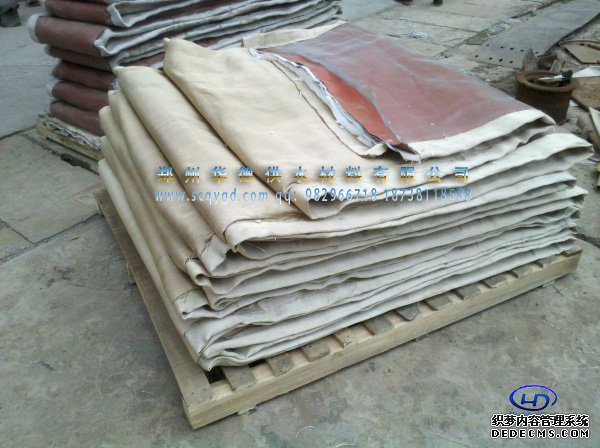

非金属补偿器的中段由柔软的非金属蒙皮连接,内部有保温棉填充。蒙皮由涂覆了硅橡胶或氟橡胶的纤维织物制成,具有极好的伸缩功能和横向错位 功能。保温棉把管道内介质的高温与蒙皮隔离,形成由内到外的温度梯度,减低了蒙皮的承受压力。由于近代科技的飞速进步,非金属材料的耐高温 ,耐酸碱性能和化学稳定性等综合性能已远远超过金属材料,非金属补偿器在许多领域已经取代了金属补偿器。
非金属补偿器在正常的使用寿命周期内,无需维护,非金属补偿器更换比金属补偿器要方便的多。这一点,对大尺寸的补偿器尤其明显。
早期的非金属膨胀节主要用于低温段有腐蚀介质的烟道中,随着近年来技术的发展,非金属膨胀节已经能承受高温、高压,加上它有比金属膨胀节更 明显的优点,其应用范围越来越广。
非金属补偿器有许多优点,在大型电站锅炉的烟风道系统中得到了广泛的应用,如空气预热器的进出口,送风机、引风机系统,电除尘器的进出口, 脱硫系统的原烟道、净烟道,一次风系统、二次风系统、磨煤机进出口等都可装设非金属补偿器。非金属补偿器的优点在非常紧凑的空间里要吸收较 大的胀差和扭转偏转角度,已能很好满各种工况的使用。
非金属补偿器在燃煤电站烟风管道中的应用范围,说明了典型非金属膨胀节的结构组成和特点,由于电站锅炉烟风道系统的特殊性,使得其不能像汽 水管道那样采用弹簧支吊架来对管系进行限位和承载,因此为了吸收管段的热位移和避免设备如风机等对整个管系振动影响,需要合理地设置膨胀节 来实现管道的安全运行。
