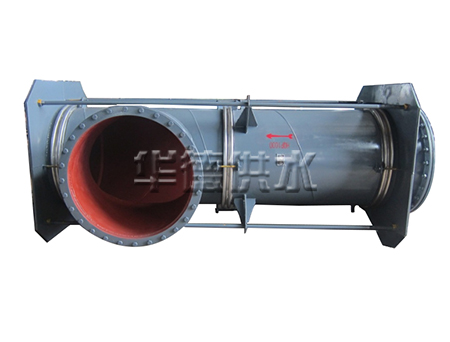

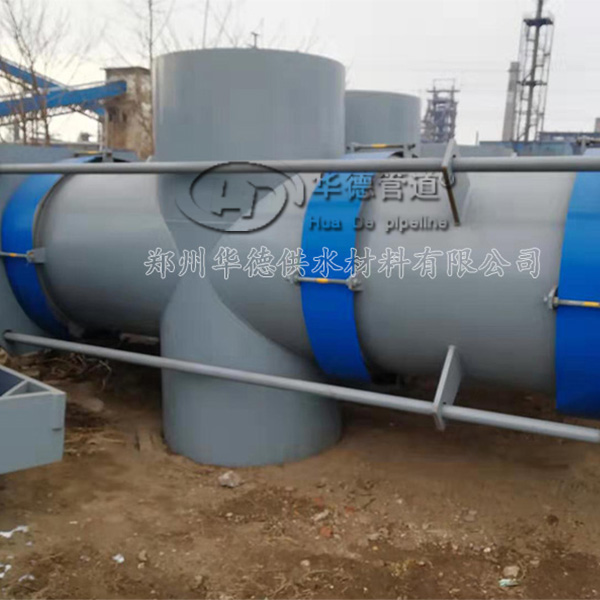

BQYP型曲管压力平衡补偿器

更新时间:2018-11-04 20:36 来源:华德供水 点击数:

名称:BQYP型曲管压力平衡补偿器
【产品别名】:曲管压力平衡膨胀节
【公称通径】:DN600mm-DN2000mm
【工作压力】:0.2~0.6Mpa
【工作温度】:≤150℃
【主体材质】:不锈钢、碳钢
【补偿方式】:横向位移、偏摆能力
【连接方式】:法兰式/焊接式
【适用介质】:电厂气轮机排气管道、压缩机排气、石油化工、钢铁电力管道

  曲管压力平衡补偿器产品介绍:
  曲管压力平衡补偿器主要用于吸收轴向与横向组合位移并能平衡波纹管的压力推力。该膨胀节为波纹管式结构,内由压力平衡波纹管和补偿波纹管组成,通过压力平衡波纹管平衡波纹补偿器压力,解除补偿器以及管道的自身推力。

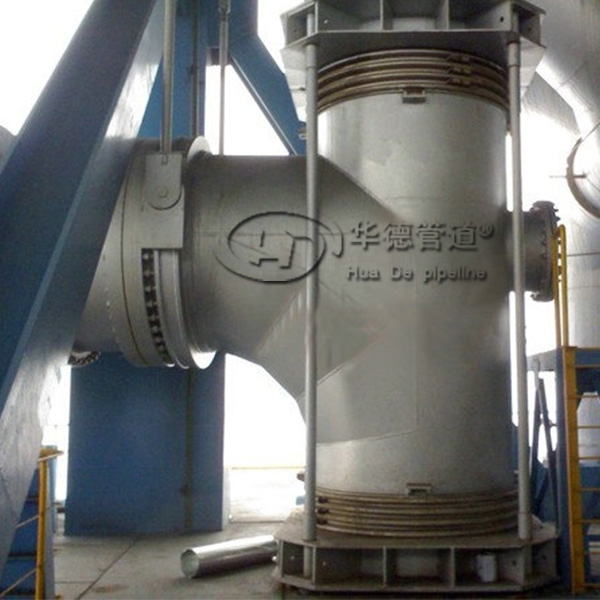

曲管压力平衡补偿器产品特点
  该膨胀节的两端各有一个工作波纹管,中间有一个平衡波纹管,膨胀节通过受力构件(大拉杆或舌管)来承受内压推力,因此管系只需中间固定支架。此类膨胀节只能吸收轴向位移。

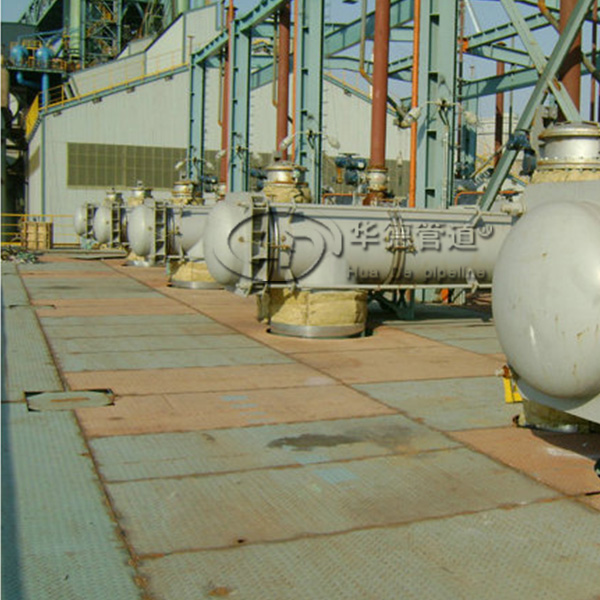

曲管压力平衡补偿器用途
  其从根本上解决了盲板力对固定支架的推力问题,从而简化了固定支架的设计和施工,降低了工程造价。压力平衡型膨胀节能补偿管道系统中的轴向位移,内压推力自身平衡,本产品应用于不宜设置固定支架的高物位置管线中。
安装使用注意事项:
 1、此类膨胀节一般应用在架空的直管线上,水平安装。
 2、膨胀节安装完后,所有的小拉杆须拆除。
 3、为减少膨胀节对支座的弹性反力,在安装前可对此类膨胀节进行预拉或预压(可通过调整其上的小拉杆实现)。
BQYP型曲管压力平衡补偿器主要数据



公称通径
DNmm
总波数 n  n1/2n2n1 大管波数
 n2 小管波数
压力等级
Mpa
径向外型最大
尺寸  mm
压力对应的产品长度
Lmm
0.25  0.6 接管J型  法兰F型
轴向补偿量mm
轴向刚度 N/mm
0.25 Mpa  0.6 Mpa  0.25 Mpa  0.6  Mpa  0.25  Mpa  0.6  Mpa
600  12  4/8  85/1050  53/4410  1173  1220  2000  2250  2024  2274
18  6/12  123/700  80/2940  2300  2600  2324  2624
24  8/16  165/525  106/2200  2700  2950  2724  2974
700  12  4/8  82/1347  54/4945  1331  1365  2000  2250  2024  2274
18  6/12  123/898  80/3297  2300  2600  2324  2624
24  8/16  163/674  108/2473  2700  2950  2724  2974
800  12  4/8  98/1003  45/7228  1474  1520  2000  2250  2024  2274
18  6/12  146/668  68/4819  2300  2600  2324  2624
24  8/16  195/501  90/3614  2700  2950  2724  2974
900  12  4/8  106/1075  55/4628  1634  1670  2000  2250  2024  2274
18  6/12  159/716  83/3085  2300  2600  2324  2624
24  8/16  212/537  110/2314  2700  2950  2724  2974
1000  12  4/8  108/1136  54/5042  1808  1840  2000  2250  2024  2274
18  6/12  162/758  82/3362  2300  2600  2324  2624
24  8/16  215/568  108/2521  2700  2950  2724  2974
