烟风煤粉管道补偿器系列您当前所在位置:补偿器 > 产品展示 > 烟风煤粉管道补偿器系列 > 浏览正文

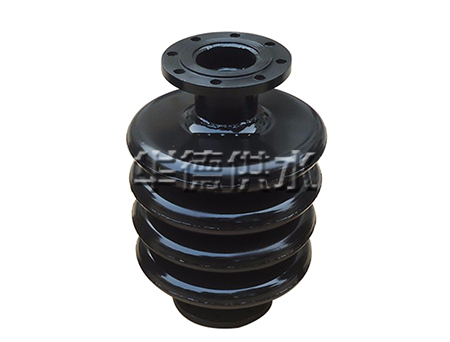

DBHKX大波纹板盒型可限位伸缩补偿器

更新时间:2018-11-03 00:53 来源:华德供水 点击数:


名称:DBHKX大波纹板盒补偿器
【产品别名】:金属波纹管
【公称通径】:DN25mm-DN1000mm
【工作压力】:0.6~2.5Mpa
【工作温度】:≤200℃
【主体材质】:不锈钢、碳钢
【补 偿 量】:5-12mm
【连接方式】:法兰式/焊接式
【适用介质】:水、蒸汽、空气、弱酸碱、浆液、油品等

    大波纹板盒补偿器产品介绍:
    板盒型可限位式伸缩补偿器是管道安装的重要部件之一,该补偿器具有体积小,安装方便,占地面积小,降低劳动强度,省工,省力,省料,实用性强等特点,伸缩量在20-120mm,不渗漏,无填料,伸缩性能好,安全可靠,并能节省维修工作量,该补偿器结构新颖,合理,无易损件,体积小,重量轻,便于安装运输,是管道安装的理想产品。
大波纹板盒可限位伸缩补偿器主要数据



序号 规格 公称通径 补偿量(mm) 峰顶直径(mm) 产品长度L(mm)
1 1.2" 二波 DN32 60=±30 170 245
2 1.5" 二波 DN40 60=±30 190 255
3 2" 二波 DN50 60=±30 300 325
4 2.5" 二波 DN65 60=±30 320 336
5 3" 二波 DN 80 60=±30 360 340
6 4" 二波 DN100 60=±30 400 350
7 5" 二波 DN125 60=±30 433 360
8 6" 二波 DN150 60=±30 477 385
9 8" 二波 DN200 60=±30 527 390
10 10" 二波 DN250 60=±30 579 420
11 12" 二波 DN300 60=±30 635 435
12 14" 二波 DN350 60=±30 635 440
13 16" 二波 DN400 60=±30 760 460
14 18" 二波 DN450 60=±30 810 460
15 20" 二波 DN500 60=±30 860 460
16 2" 四波 DN50 120=±60 300 590
17 2.5" 四波 DN65 120=±60 360 610
18 3" 四波 DN80 120=±60 360 610
19 4" 四波 DN100 120=±60 400 625
20 5" 四波 DN125 120=±60 433 625
21 6" 四波 DN150 120=±60 477 700
22 8" 四波 DN200 120=±60 527 705
23 10" 四波 DN250 120=±60 579 830
24 12" 四波 DN300 120=±60 635 820
25 14" 四波 DN350 120=±60 635 885
26 16" 四波 DN400 120=±60 760 900
27 18" 四波 DN450 120=±60 810 950
28 20" 四波 DN500 120=±60 860 950

板盒型补偿器:
      利用其工作主体波纹管的有效伸缩变形,以吸收管道轴向、横向、角向热变形,也方便管道的安装与拆卸同时也可以吸收地震、地陷对管道的影响。在现代的水暖管道中比较常用。
优点
板盒型可限位式管道补偿器是管道安装的重要部件之一,该补偿器具有体积小,安装方便,占地面积小,降低劳动强度,省工、省力、省料,实用性强等优点。伸缩量在60-120mm,不渗,不漏,无填料,伸缩性能好,安全可靠,并能节省维修工作量,同时安装时可不设胀力井,降低工程造价,该补偿器结构新颖、合理,无易损件,体积小,重量轻,便于安装运输,是管道安装理想的产品。
     设计要求:
 1、本产品使用压力在1.6MPa以下,使用介质:热水、蒸汽、煤气、各种油,温度与管道相同,高层建筑使用最佳;
2、本产品最大推力0.8-1.2T,使用疲劳寿命6500次;
3、本产品可广泛应用于架空管道、地沟管道、直埋管道;
4、补偿器转向支架可设可不设;
5、本产品只限轴向安装使用(直线管道);
6、本产品用于地沟管道时不用砌补偿器井;
7、安装时严禁在补偿器的伸缩盒上点火;
8、本产品二波予拉25mm-30mm,四波予拉50mm-60mm;
9、实践证明,在高温水热力管网上,60m以上应设二波伸缩器一个,120米以上应设四波伸缩器一个,蒸汽管道应按设计标准30m以内安装二波伸缩一个。
