烟风煤粉管道补偿器系列您当前所在位置:补偿器 > 产品展示 > 烟风煤粉管道补偿器系列 > 浏览正文

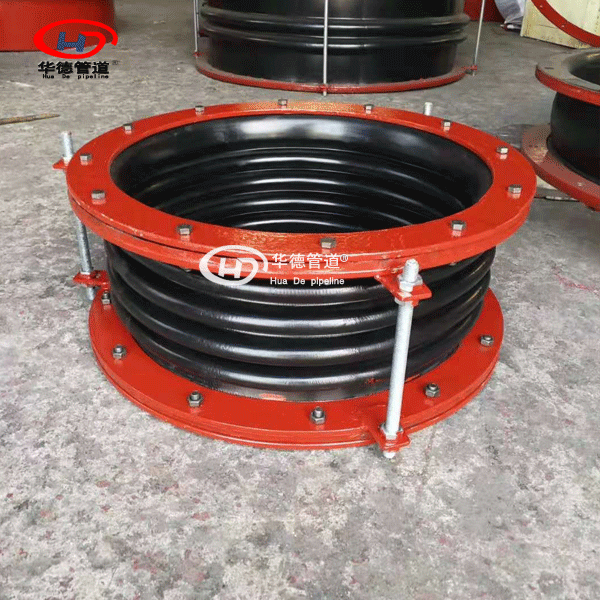

圆形橡胶补偿器

更新时间:2018-11-05 01:07 来源:华德供水 点击数:

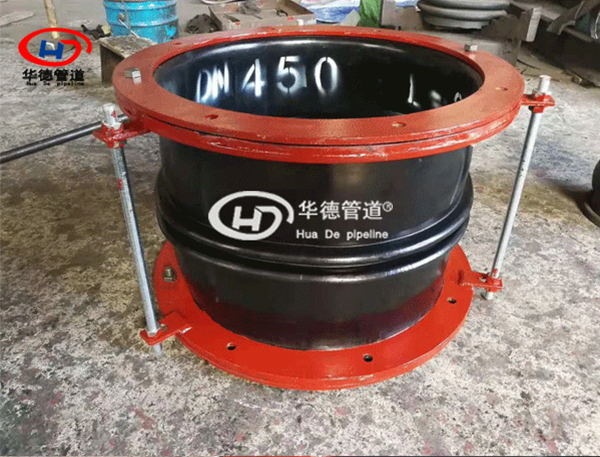

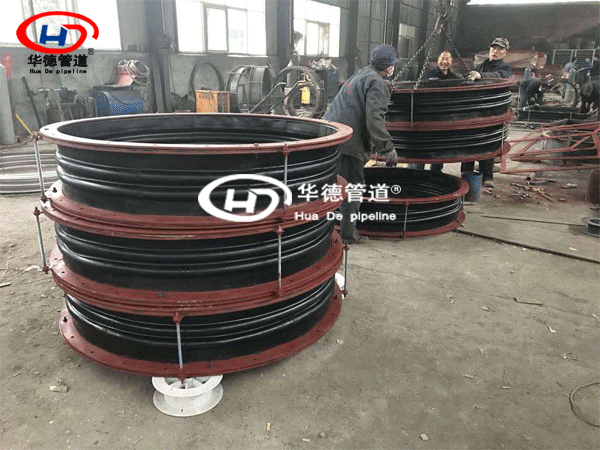

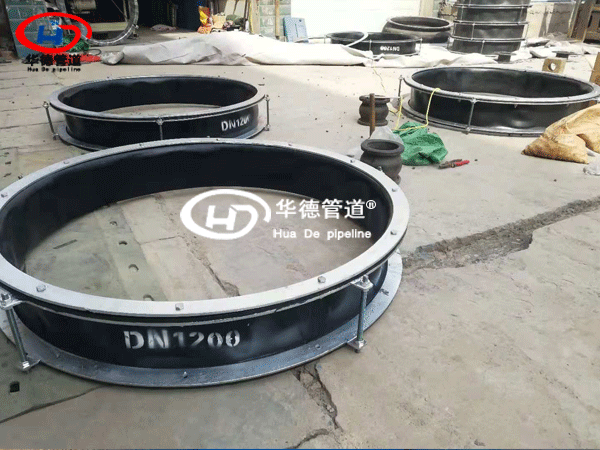

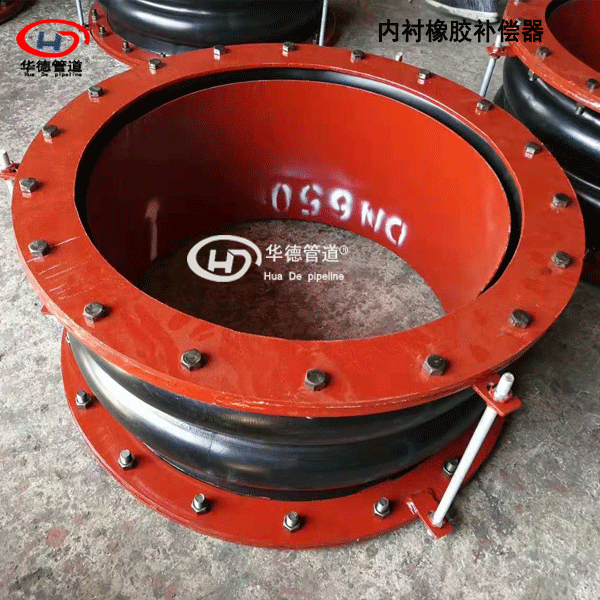

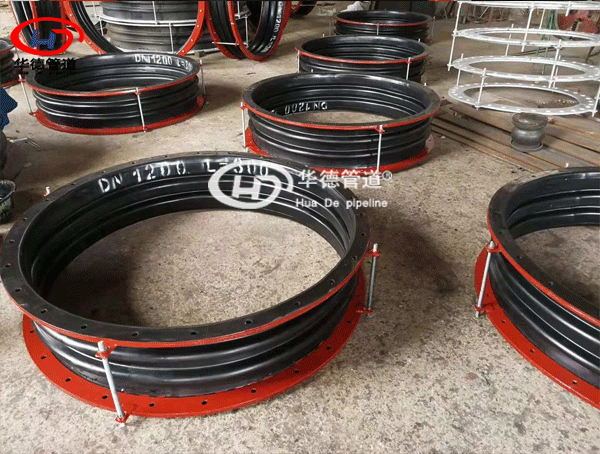

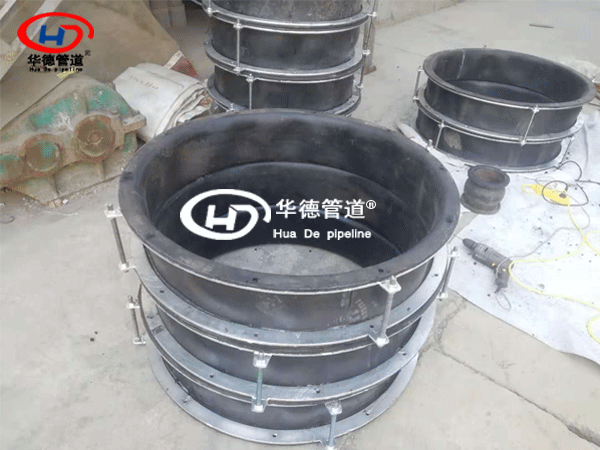

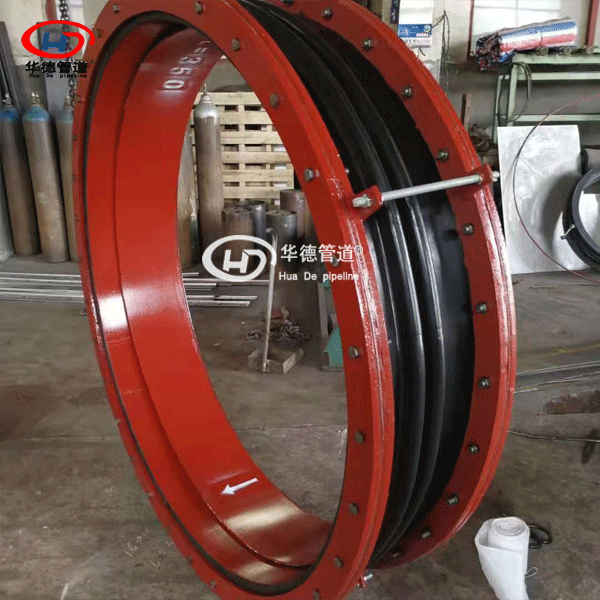

 名称: FUB圆形风道橡胶补偿器
【产品别名】:橡胶波纹膨胀节
【公称通径】:DN200mm-DN6000mm
【工作压力】:真空~0.1Mpa
【工作温度】:- 50℃~200℃
【主体材质】:三元乙丙橡胶、氟橡胶、硅胶
【适用介质】:输送气体、含尘气体、烟、风、煤、粉、颗粒

  产品介绍:
华德品牌FDZ风道橡胶补偿器不仅使用方便,而且价位低廉,是保证管道系统正常安全运行的必备佳品,荣获中国市场知名品牌,河北省著名商标,是消费者值得信赖的大品牌。
1、风道橡胶补偿器具有良好的反复位移(变化)还原性,能在较小尺寸范围内提拱较大的多维方向补偿,能较好的消除各种管道安装连接时产生的多向误差。
2、风道橡胶补偿器具有优越的吸声、隔震功能,能有效的减少和消除锅炉、风机等系统噪声和震动的传递。
3、风道橡胶补偿器无力的传递损耗,减少了设计程序,无需增加其它辅助设施。
4、风道橡胶补偿器及隔热材料具有较高耐热和耐腐蚀性能,永不生锈,减少维修费用。
5、风道橡胶补偿器具有优异的气密性的柔顺性,能保证输送介质无泄漏和反复位移后恢复原状。
6、特别是FVB和FUB型,为高性能产品,因起波高而宽,其压缩、伸长、角向、横向、偏转位移量更大,非常适合工作条件较为苛刻的场所。
安装简要说明
1、安装长度由用户在设计中选定,订货时未注明者按L=350mm的供货。
2、表中重量按一般安装长度L=350mm计算。
3、接头中间有支撑架,支撑架在安装前应保持不脱,待螺栓上紧后将其全部打掉,以保证安装合理,使其各项物理机械性能真正起到作用4、各规格安装尺寸公差应符合下表


 FDZ型风道橡胶补偿器材料表:

序号 部位 材料 数量
1 法兰 角钢 2件
2 内外胶皮 天然橡胶合成橡胶 1件
3 增强层 硅胶纤维织物 2层

FDZ-(1)型产品连接尺寸表(部分规格)

B1 B2 B3 B4 B5 B6 连接螺孔 间距
ф (n2 (n3)×b1 (n4)×b2
420 476 506 480 534 564 12 18 3×12 4×12
560 625 559 640 700 746 15 20 5×125 5×140
700 765 809 800 860 906 15 20 5×153 5×172
840 900 949 960 1020 1066 15 24 6×150 6×170
1120 1188 1232 1280 1340 1386 15 38 9×132 10×134
1400 1476 1538 1600 1672 1735 15 41 9×164 11×152























注:用户在订货时需注意以下几点:
1、订货时需说明产品长度(L),直径在200mm以上的如有特殊要求,需提供有关尺寸及其它资料。
2、产品适合压力:4000Pa
3、适用温度范围:-40℃-150℃
