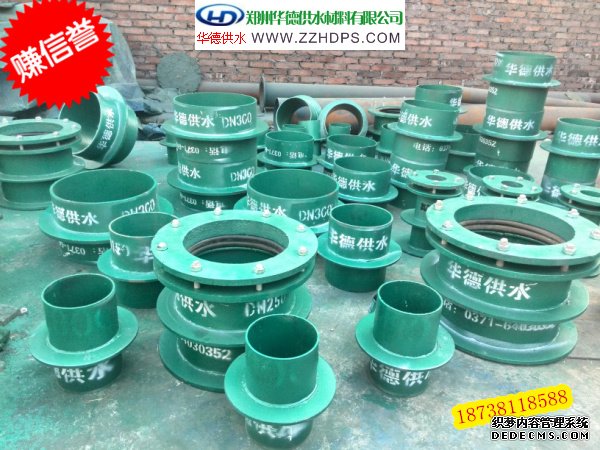

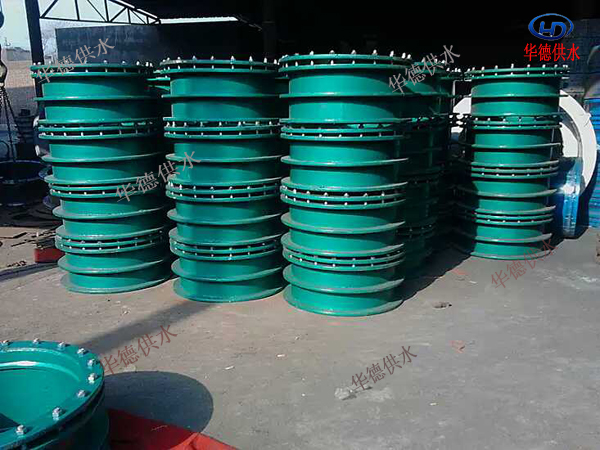

A型柔性防水套管

更新时间:2018-11-05 17:29 来源:华德供水 点击数:




提供柔性防水套管,柔性套管,A型柔性防水套管价格,防水套管.24小时订购电话:0371-640306352
 02S404柔性防水套管说明:

1.柔性填料材料:沥清、麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。
2.密封膏:聚硫密封膏,聚胺脂密对膏。
3.套管穿墙处如遇非混凝土墙壁时,应局部改用混凝土墙壁,其浇注范围应比翼环直径(D5)大200,而且必须将套管一次浇固于墙内。
4.穿管处混凝土墙厚应小于300,否则应使墙壁一边加厚或两边加厚,加厚部分的直径至少为D5+200。
5.套管的重量以L=300计算如墙厚大于300时,应另行计算。

 A型柔性防水套管材料表:

序号 名称 数量 材料 备注
1 法兰套管 1 Q235-A 焊接件
2 密封圈I型 2 橡胶
密封圈II型 1 橡胶
3 法兰压盖 1 Q235-A 焊接件
4 螺柱 N 4.8 GB897-884
5 螺母 N 4 GB/T41-20



02S404柔性防水套管尺寸重量表:



DN D1 D2 D3 D4 D5 10 Ⅰ1 I2 D1 D2 D3 n-M A型重量(kg) B型重量(kg)
Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型
50 60 95 65 145 200 65 28 / 72 30 3.5 4 8 4-M12 14.4 / 14.6 /
65 76 114 80 165 220 65 28 25 72 30 3.7 4 8 4-M12 16.89 17.07 17.16 17.35
80 89 127 95 180 235 65 28 25 76 38 4 4 10 4-M16 21.12 21.31 21.42 21.61
100 108 146 114 200 255 65 28 25 76 38 4 4.5 10 4-M16 24.37 24.58 24.71 24.92
125 133 180 140 235 290 65 28 25 76 38 4 6 10 6-M16 31.92 32.31 32.43 32.82
150 159 203 165 260 315 65 28 25 76 38 4.5 6 10 6-M16 35.77 36.17 36.31 36.72
200 219 265 226 320 375 65 28 25 76 38 6 6 10 6-M16 44.69 45.29 45.29 45.87
250 273 325 280 380 435 65 28 25 76 38 8 8 10 8-M16 59.41 60.22 60.43 61.33
300 325 377 333 435 495 72 28 30 90 46 10 10 10 8-M20 89.37 90.02 90.35 91.14
350 377 426 385 485 545 72 28 30 90 46 10 10 10 8-M20 99.74 100.3 100.7 101.5
400 426 480 435 540 600 72 32 30 90 46 10 10 10 12-M20 114 114.8 115.3 116.4
450 480 630 488 590 650 72 32 30 90 46 10 10 10 12-M20 124.1 124.7 / /
500 530 585 538 645 705 72 32 30 90 46 10 10 10 16-M20 139.3 140.5 / /
600 630 690 640 755 820 75 32 30 104 54 10 10 12 16-M24 197.2 198.2 / /
700 720 780 730 845 910 75 40 30 104 54 10 10 12 20-M24 222.6 223.7 / /
800 820 880 830 950 1020 80 40 40 117 60 10 10 12 20-M27 280 282.3 / /
900 920 980 930 1050 1120 80 40 40 117 60 10 10 12 20-M27 309.6 312.2 / /
1000 1020 1080 1030 1150 1220 80 40 40 117 60 10 10 12 24-M27 341.1 344 / /
