波纹补偿器系列您当前所在位置:补偿器 > 产品展示 > 波纹补偿器系列 > 浏览正文

JDZ型轴向型内压式波纹补偿器

更新时间:2018-11-03 10:14 来源:华德供水 点击数:



名称JDZ(通用型)型轴向内压波纹补偿器
【产品别名】:金属波纹管
【公称通径】:DN25mm-DN1600mm
【工作压力】:0.6~1.6Mpa
【工作温度】:≤200℃
【主体材质】:不锈钢、碳钢
【补 偿 量】:5-12mm
【连接方式】:法兰式/焊接式
【适用介质】:水、蒸汽、空气、弱酸碱、油品等

   轴向内压式波纹补偿器产品介绍

轴向内压式波纹补偿器习惯上也叫减震式波纹补偿器,波纹管,膨胀节,或伸缩节。由构成其工作主体的波纹管(一种弹性元件)和端   管、支架、法兰、导管等附件组成。
   轴向内压式波纹补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。
   轴向内压式波纹补偿器设计温度: -20℃~+400℃

   轴向内压式波纹补偿器工作原理
   波纹补偿器是用以利用波纹补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置,属于一种补偿元件。可对轴向,横向,和角向位移的的吸收。

   轴向内压式波纹补偿器实际用途:

   1、补偿吸收管道轴向、横向、角向热变形。
   2、波纹补偿器伸缩量,方便阀门管道的安装与拆卸。
   3、吸收设备振动,减少设备振动对管道的影响。
   4、吸收地震、地陷对管道的变形量。

       适用工况:
       工称压力:0.6MPa、1.0MPa、1.6MPa、2.5MPa
       工作温度:-50℃
       介质:液体、气体等。
       法兰标准:国标GB、美标ANSI、日标JIS、德标DIN等
       结构材料
       1.波纹管:不锈钢304、316L、321等
       2.法兰、接管:碳钢、不锈钢304、316L、321等
       3.拉杆螺栓、螺母:碳钢

        产品代号示例



       安装注意事项

       1、 所通介质氯离子含量≤25PPM。
       2、 严禁焊渣溅伤波纹管。
       3、 必须按产品流向标志安装。
       4、 波纹管两端必须合理的设置导向支座及固定支座。(详见“波纹补偿器管系支座设置”)
       5、 不允许用波纹补偿器的变形来强行调整管系位置的安装误差。
       6、 禁止用安装拉杆或限位拉杆起吊。
       7、 安装完毕后,应拆除运输拉杆和带有黄色标记的限位拉杆。
        轴向内压式波纹补偿器主要数据
通径
DN
波数 压力等级Mpa 波纹管有效面积
cm2
最大外径尺寸
 mm
长度
0.25 0.6 1.0 1.6 2.5 法兰  JDZ/F
 (mm)
接管
 JDZ/F
(mm)
轴向补尝量mm,f911度N/ram
32  25/21  22/26  20/26  18/63  15/98  16  110  160/250  264/210
16  50/11  46/14  41/14  36/32  31/47  220  224/291  316/320
40  25/28  22/44  20/44  18/89  15/106  23  130  164/259  269/260
16  50/14  46/22  41/22  36/45  31/55  240  230/304  319/400
50  25/30  22/51  20/70  18/70  15/138  37  150  172/276  282/230
16  50/16  46/26  41/35  36/35  31/70  260  240/342  347/450
65  33/28  30/35  26/44  22/55  19/68  55  170  315/294  300/260
12  42/16  38/22  38/32  34/40  29/50  280  260/334  340/470
80  40/20  36/26  34/33  28/41  24/54  81  200  240/338  344/260
10  53/14  49/17  49/21  43/26  38/33  230  270/368  374/300
100  45/47  45/60  40/75  35/93  29/117  121  220  235/317  323/280
10  76/26  74/32  64/40  57/50  49/63  260  305/381  387/320
125  48/38  42/47  38/59  34/74  29/92  180  250  282/314  316/320
85/23  77/29  66/36  58/45  50/56  290  382/386  388/360
150  49/42  44/50  40/62  34/78  29/97  257  250  282/339  338/320
79/34  71/43  64/51  54/59  46/65  290  356/399  402/360
200  52/49  46/55  42/68  38/78  34/111  479  300  280/348  348/370
73/31  65/44  59/52  53/58  48/78  340  340/402  402/420
250  72/30  63/34  59/42  52/45  47/55  769  300  315/379  415/420
108/16  97/21  87/35  79/39  71/47  360  393/459  493/460
300  72/51  65/55  59/59  52/65  47/71  1105  340  366/427  466/488
108/32  97/35  87/37  79/41  71/45  400  464/525  564/520
350  72/58  65/62  59/67  52/74  47/81  1307  340  397/452  497/480
108/38  97/41  87/44  79/48  71/47  420  509/564  609/540
400  72/54  65/58  59/62  52/68  47/75  1611  340  412/478  512/480
108/36  97/39  87/43  79/47  71/52  420  522/588  622/560
450  108/32  97/35  87/37  79/41  71/45  1972  340  403/498  503/500
162/20  145/22  131/23  118/25  106/28  450  503/658  603/590
500  108/59  97/64  87/68  79/75  71/82  2445  340  431/523  531/500
162/34  145/37  131/39  118/43  106/48  450  531/665  631/600
600  108/74  97/80  87/85  79/94  71/103  3534  380  478/548  578/540
162/42  145/45  131/49  118/53  106/60  658/679  758/640
700  108/67  97/72  87/77  79/85  71/95  4717  1110  490  550
162/42  145/45  131/49  118/53  106/60  690  670
800  120/88  108/95  102/102  94/112  82/123  5822  1265  502  560
183/67  164/72  156/77  144/85  125/93  610  600
900  120/84  108/90  102/97  94/107  82/117  7620  1186    620
183/60  164/65  156/69  144/76  125/84    720
1000  120/91  108/98  102/105  94/166    9043  1286    690
183/59  164/65  156/71  144/81      790

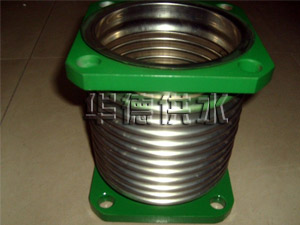

翻遍免焊型波纹补偿器 方法兰补偿器

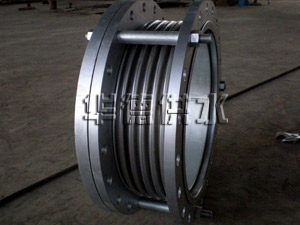

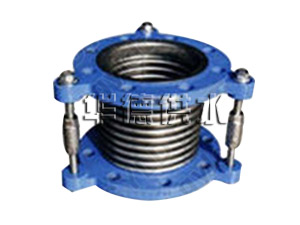

活动拉杆减震补偿器 活法兰盘不锈钢波纹补偿器
