伸缩器、传力接头系列您当前所在位置:补偿器 > 产品展示 > 伸缩器、传力接头系列 > 浏览正文

GL型管道快速连接器

更新时间:2012-04-18 14:29 来源:华德供水 点击数:




名称:GL型管道快速连接器
管道快速连接器产品介绍
        伸缩器在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与拆卸,在管道允许伸缩量中可以自由伸缩,一旦越过其最大伸缩量就起到限位,确保管道的安全运行。主要为保障管道安全运行,具有以下作用:补偿吸收管道轴向、横向、角向热变形,吸收设备振动,减少设备振动对管道的影响。吸收地震、地陷对管道的变形量。
管道快速连接器适用范围
  由于伸缩器具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。

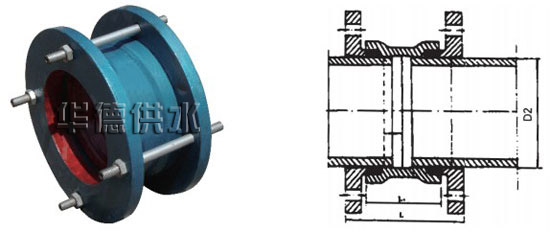

管道快速连接器主要技术参数

公称通径DN 管理通径 D2 每端可伸缩量 L 套管长 L1 全长 L
40 55 20 70 106
50 65 20 70 108
65 81 20 70 110
80 93 20 80 125
100 118 20 80 127
125 143 20 80 127
150 169 20 80 127
200 220 20 90 142
250 271.6 25 100 154
300 322.8 30 110 164
350 374 35 120 176
400 425.6 40 130 188
450 476.8 45 140 198
500 528 50 150 210
600 630.8 60 170 232
700 733 70 200 270
800 6836 80 220 292
900 939 90 240 314
1000 1041 100 260 336
1200 1246 110 290 375
1400 按用户要求 120 310 400
1600 130 330 425
1800 140 360 464
2000 150 380 488
2200 160 410 528
2400 170 430 554
2600 180 450 578
2800 190 480 616
3000 200 500 640
