SSJB-3型压盖式松套限位伸缩接头

更新时间:2012-04-18 14:25 来源:华德供水 点击数:




名称:BY(SSJB-3)型压盖式松套限位伸缩接头
型号:BY(SSJB-3)
压盖式松套限位伸缩接头产品介绍
        BY(SSJB-3)型压盖式松套限位伸缩接头,产品结构设计合理,密封性能可靠;两端采用承插连接,安装,拆卸方便。适合连接输送水、油、气及颗粒粉状物的钢管、铸铁管、球墨铸铁管、PAC管、ABS管等,连接的同时能补偿管道的轴向位移及一定量的挠曲和偏心。
        BY(SSJB-3)型压盖式松套限位伸缩接头是在松套伸缩接头原有基础上,增设限位装置,在最大伸缩量处用双螺母锁定,这样就实现管道在允许的伸缩量中可以自由伸缩,一旦超过其最大伸缩量,就起到限位,这样就就有效的确保管道的安全运行,特别适用于有震动或有一定斜度及在拐弯的管道中的连接。
压盖式松套限位伸缩接头适用范围
        BY(SSJB-3)型压盖式松套限位伸缩接头具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。
压盖式松套限位伸缩接头安装方法
        压盖限位伸缩接头两边均与管道焊接,压盖限位伸缩接头在安装时松开压盖螺母,调整至安装长度后把两端的短管与管道焊接,最后用对角法均匀拧紧螺母,调整好防脱螺母即可。

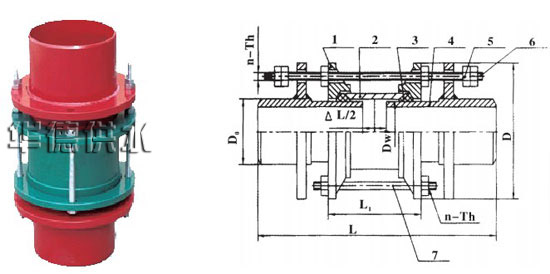

压盖式松套限位伸缩接头主要外形尺寸

公称通径 DN 管子外径 DW 外形尺寸 伸缩量L n-Th.
DW D0 D L L1 0.6-1.6Mpa 2.5Mpa
65 76 76 155 645 180 90 2-M12 2-M12
80 89 89 165
100 108 108 195 2-M16
114 114 195
125 133 133 225
140 140 225
150 159 159 255 2-M16 3-M16
168 168 255
200 219 219 310
250 273 273 375 3-M20 4-M20
300 325 325 440 655 220 110 5-M20
350 377 377 490 4-M20
400 426 426 540
450 480 480 590 5-M20 6-M20
500 530 530 645
600 630 630 750
700 720 720 850 6-M20 7-M20
800 820 820 965 1075 290 150 6-M24 8-M24
900 920 920 1065 7-M24 9-M24
1000 1020 1020 1165
1200 1220 1220 1365 8-M24 10-M24
1400 1420 1428 1590 9-M27 12-M27
1500 1520 1528 1690
1600 1620 1628 1795 10-M27 14-M27
1800 1820 1828 2000 11-M27 15-M30
2000 2020 2030 2200 12-M27 16-M30
2200 2220 2230 2420 13-M27     -
2400 2420 2430 2635       14-M30
2600 2620 2630 2835 15-M30
2800 2820 2830 3040 16-M33
3000 3020 3030 3240 17-M33
3200 3220 3230 3440 1130 400 260 18-M33
3400 3420 3430 3640 19-M33
3600 3620 3630 3860 20-M33
3800 3820 3830 4080 20-M36
4000 4020 4030 4300 21-M36
注:本尺寸符合GB/T12456-2002标准
