VSSJAFC-1型焊接可拆式传力接头

更新时间:2018-11-04 00:28 来源:华德供水 点击数:

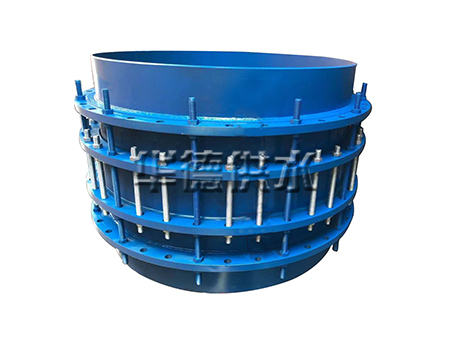

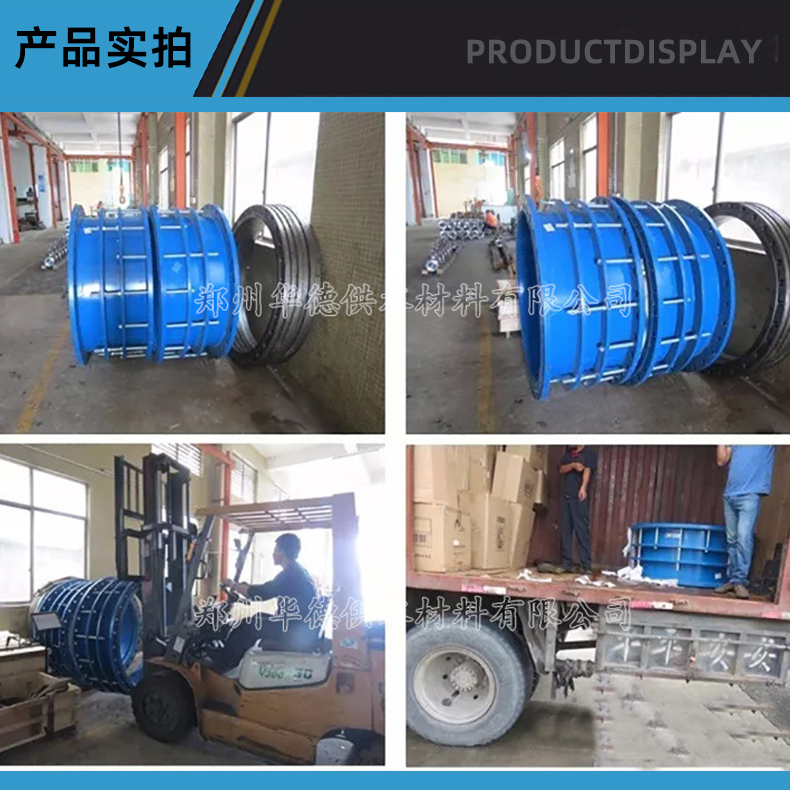

名称:CC2F(VSSJAFC)型焊接可拆式传力接头
型号:CC2F/VSSJAFC
焊接可拆式双法兰传力接头产品介绍:
     VSSJAFC型可拆式传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成,它能传递被连接件的压力推力(盲板力)和补偿管路误差,不能吸收轴向位移。重要用于泵、阀门、管路等附件的松套连接。

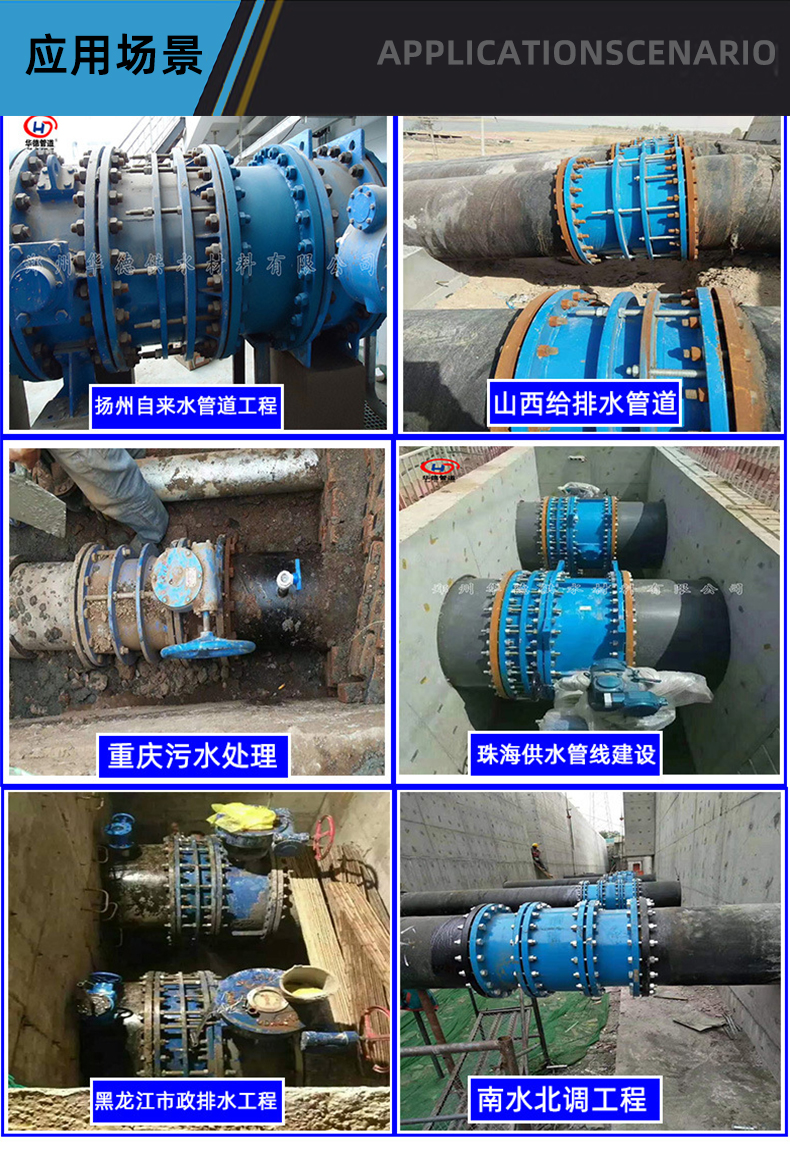

可拆式双法兰传力接头适用范围:
     VSSJAFC型可拆式传力接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
可拆式双法兰传力接头安装说明:
     VSSJAFC型可拆式兰传力接头在管道两端直接与本体接管焊接即可,省去法兰连接的步骤,适用于大口径管道,不需要再去用法兰拧螺栓固定。安装时调节产品两端与法兰的安装长度,对角依次均匀拧紧压盖螺栓,使其成为一个整体,并有一定的位移量,方便安装维修时,根据现场尺寸进行调整。在工作时可以把轴向推力传递至正个管道。
可拆式双法兰传力接头主要外形尺寸:

公称通径 DN 管子外径 DW 外形尺寸 法兰连接尺寸
0.6Mpa 1.0Mpa
L △L D D1 n-Th b D D1 n-Th b
65 76 400 40 160 130 4-M12 16 185 145 4-M16 20
80 89 190 150 4-M16 18 200 160 8-M16 22
100 114 210 170 220 180 24
125 140 240 200 8-M16 20 250 210 26
150 168 265 225 285 240 8-M20
200 219 320 280 22 340 295 28
250 273 375 335 12-M16 24 395 350 12-M20
300 32S 50 440 395 395 12-M20 445 400 400
350 377 490 445 26 505 460 16-M20 30
400 426 540 495 12-M20 28 565 515 16-M24 32
450 480 595 550 28 615 565 20-M24
500 530 645 600 20-M20 30 670 620 34
600 630 440 755 705 20-M24 30 780 725 20-M27 36
700 720 860 810 24-M24 32 895 840 24-M27 40
800 820 600 60 975 920 24-M27 34 1015 950 24-M30 44
900 920 1075 1020 36 1115 1050 28-M30 46
1000 1020 1175 1120 28-M27 1230 1160 28-M33 50
1200 1220 650 1405 1340 32-M30 40 1455 1380 32-M36 56
1400 1420 1630 1560 36-M33 44 1675 1590 36-M39 62
1600 1620 670 1830 1760 40-M33 48 1915 1820 40-M45 68
1800 1820 2045 1970 44-M36 50 2115 2020 44-M45 70
2000 2020 700 2265 2180 48-M39 54 2325 2230 48-M45 74
2200 2220 730 2475 2390 52-M39 60 2550 2440 52-M52 80
2400 2420 2685 2600 56-M39 62 2760 2650 56-M52 82
2600 2620 840 80 2905 2810 60-M45 64 2960 2850 60-M52 88
2800 2820 3115 3020 64-M45 68 3180 3070 64-M56 94
3000 3020 3315 3220 68-M45 70 3405 3290 68-M27 100
3200 3220 3525 3430 72-M45 76
注:本尺寸符合G/T12465-2002标准
