VSSJA-2型双法兰限位伸缩接头

更新时间:2018-11-03 23:17 来源:华德供水 点击数:

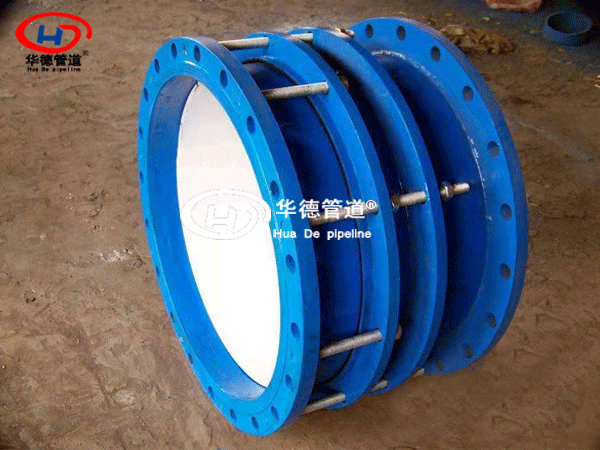

名称:B2F(VSSJA-2)型双法兰限位伸缩接头
型号:B2F(VSSJA-2)
双法兰限位伸缩接头产品介绍

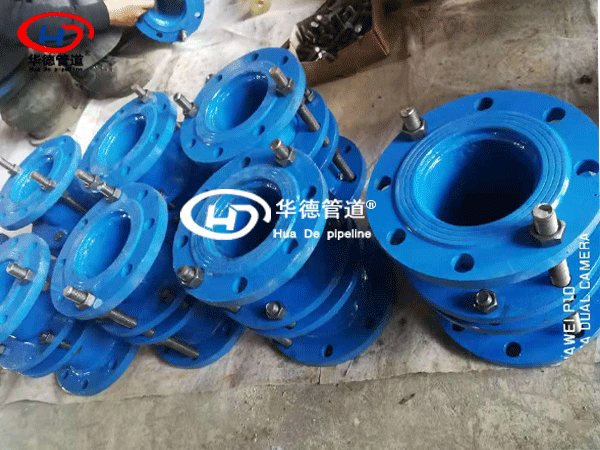

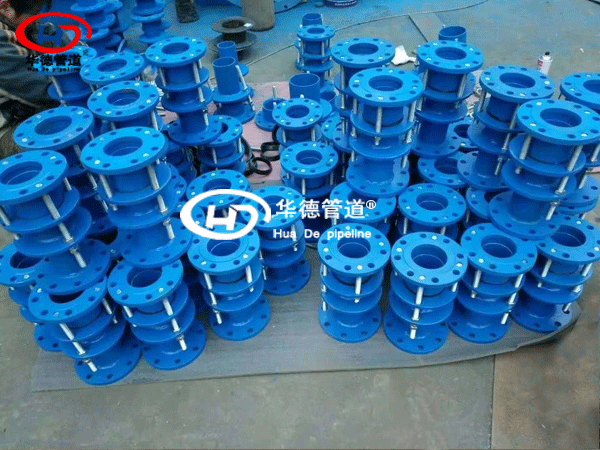

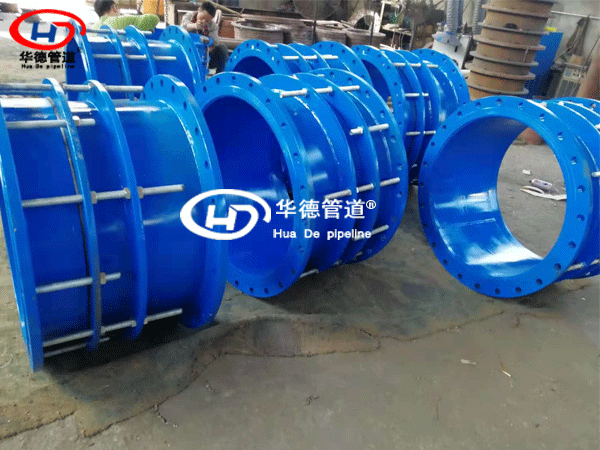

    双法兰限位伸缩接头是由本体、密封圈、压盖、伸缩短管等主要部件组成。在松套伸缩接头原有性能的基础上增设限位装置,在最大伸缩量处用双螺母锁定。管道在允许的伸缩量中可以自由伸缩,一旦超过其最大伸缩量就起到限位,确保管道的安全运行,特别适用于有振动或有一定斜度及拐弯的管路中的连接。
双法兰限位伸缩接头适用范围
    双法兰限位伸缩接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
双法兰限位伸缩接头安装说明
    VSSJA-2型双法兰限位伸缩接头适用于两边均与法兰连接,安装时调整产品两端与法兰的连接长度,对角依次均匀拧紧压盖螺栓,再调整好限位螺母,这样就能让管道在伸缩量范围内可以自由伸缩,锁定伸缩量,确保管道的安全运行。
    双法兰限位伸缩接头安装数据表:

公称通径DN 管子外径DW 外形尺寸 伸缩量 △L 法兰连接尺寸
0.6Mpa  1.0Mpa
L1  D1        n-do  D1  n-do
65 76 340 105 50 160 130 4-Φ14  185 145 4-Φ18
80 89 190 150 4-Φ18  200 160 8-Φ18
100 108 210 170 220 180
125 133 340 105 50 240 200 8-Φ18  250 210 8-Φ18
150 159 265 225 8-Φ18  285 240 8-Φ22
200 219 3211 280 340 295
250 273 375 335 12-Φ18  395 350 12-Φ22
300 325 350 130 65 440 395 12-Φ22  445 400
350 377 490 445 505 460 16-Φ22
400 426 540 495 16-Φ22  565 515 16-Φ26
450 480 595 550 615 565 20-Φ26
500 530 645 600 20-Φ22  670 620
600 630 755 705 20-Φ26  780 725 20-Φ30
700 720 860 810 24-Φ26  895 840 24-Φ30
800 820 590 220 130 95 920 24-Φ30  1015 950 24-Φ33
900 920 1075 1020 1115 1050 28-Φ33
1000 1020 1175 1120 28-Φ30  1230 1160 28-Φ36
1200 1220 1405 1340 32-Φ33  1455 1380 32-Φ40
1400 1420 1630 1500 36-Φ36  1675 1590 36-Φ42
1500 1520 1730 1660
1600 1620 1830 1760 40-Φ36  1915 1820 40-Φ48
1810 1820 2045 1970 44-Φ40  2115 2020 44-Φ48
2000 2020 2265 2180 48-Φ42  2325 2230 48-Φ48
2200 2220 2475 2390 52-Φ42  2550 2440 52-Φ56
2400 2420 2685 2600 56-Φ42  2760 2650 60-Φ56
2600 2620 600 240 140 2905 2810 60-Φ48  2960 3070 64-Φ56
2800 2820 3115 3020 64-Φ48  3180 3290 68-Φ60
3000 3020 3315 3220 68-Φ48  3405
3200 3220 3525 3430 72-Φ48
3400 3420 3735 3640 76-Φ48
3600 3620 3970 3860 80-Φ56
  注:本尺寸符合GB/T12456-2002标准

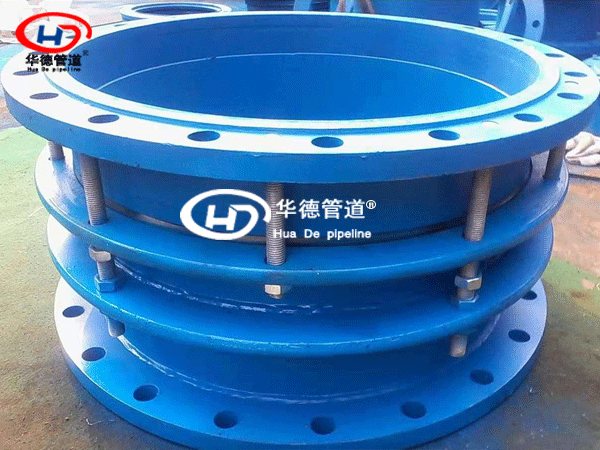

                                                                                                                                 VSSJA-2型不锈钢伸缩接头
