欢迎光临HD金属波纹管膨胀节安装规范

更新时间:2020-04-15 09:17 来源:华德供水 点击数:
本标准依据GB/T1.1-2009编制/GB/T12777-2008/GB  16749-1997
波纹管:母线成波纹状的管状壳体

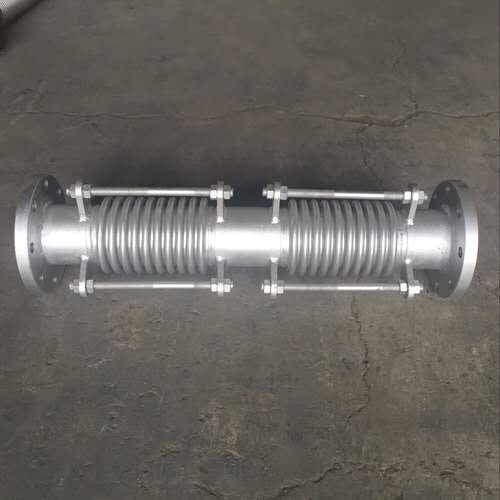

波纹管膨胀节:由一个或几个波纹管及结构件组成,用来吸收由于热胀冷缩等原因引起的管道或设备尺寸变化的装置。《1-端板;2-波纹管;3-拉杆或定位螺杆;4-螺母;5-内衬套;6-端管》
安装前的准备工作
膨胀节安装前应进行严格验收,产品合格证、使用说明书齐全。
膨胀节应设置装运件,使膨胀节在运输和安装期间保持固定的长度,膨胀节安装后进行系统压力试验前应将装运件拆除或松开补偿器
安装规定:
1、安装前应先检查膨胀节的型号、规格及管道的支座配置必须符合设计要求。
2、安装过程中不允许焊渣飞溅到波纹管表面和使波纹管收到其他机械损伤。
3、对带内衬筒的膨胀节,应注意使内衬筒方向与介质流动方向一致(按膨胀节的流向标志安装)平面角向型膨胀节的铰链转动平面应与位移平面一致。
4、需要进行冷紧的膨胀节,其预变形所用的辅助构件,应在管系安装完毕后拆除。
5、膨胀节所有的活动元件不得被外部构件卡死或限制其活动部位正常动作。
6、管道系统安装完毕后应立即拆除膨胀节上用作安装运输保护的辅助定位机构及紧固件,并按设计要求将限位装置调到规定的位置,使管系在环境条件下得以充分的补偿。
7、焊接管道支座或支架时,不能点焊和虚焊。
8、膨胀节安装必须保证同轴度。应先 敷设好管段,然后在准备安装膨胀节的部位切割掉与膨胀节长度相同的一段管子,在将膨胀节装上去焊接好,不允许通过补偿器的变形来强行适应管道安装偏差。
9、对用于气体介质的膨胀节及其连接管道,做水压试验时,应增设临时支架支撑,防止膨胀节和管道下垂,在试压结束后拆除临时支架。
10、选用无约束型膨胀节的管道分段试压时,应加固中间固定支架,以能承受原有设计载荷及内压盲板的推力。
