阻尼弹簧减震器

更新时间:2015-07-06 17:03 来源:华德供水 点击数:




ZD型阻尼弹簧减振器



ZD型阻尼弹簧减振器

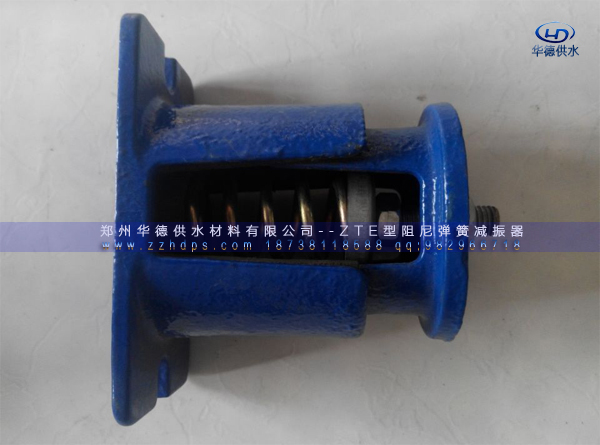

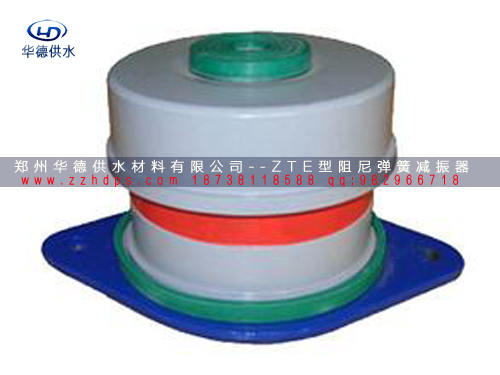

ZTE型阻尼弹簧减振器



ZTE型阻尼弹簧减振器


ZTE型阻尼弹簧减振器

ZD型阻尼弹簧减振(震)器详细介绍:

        产品名称:ZD型阻尼弹簧减振器

  产品别名:ZD型阻尼弹簧减震器

  详细介绍:

  ZD型阻尼弹簧减振器(阻尼弹簧减震器)具有弹簧减振器的低频率和橡胶减振器的大阻尼等双重优点,将两者的优点结合,消除了弹簧减振器共振时振幅激增的现象,又解决了橡胶减振器固有频率较高的难题,是积极、消极隔振的理想产品。

        ZD型阻尼减振器(阻尼弹簧减震器)载荷范围广、适应性强,对积极隔振、消极隔振和冲击隔振能同时产生明显效果,是一种多功能通用性隔振产品,适用于-20℃-80℃的工作环境,其正常工作载荷范围内固有频率在1。5HZ-4.9HZ之间,阻尼比为0。065,是空调、恒温设备、风机、冷却塔、冷冻机组、压缩机,水泵等机载设备的理想减振产品。

  适用设备:

  水泵、风机、冷水机组、落地式新风机、组合式空调机、柜式空调机、屋顶式空调机、离心风机。

  荷载范围:30-3300KG。

  ZD型阻尼弹簧减振器具有钢弹簧减振器的低频率和阻尼大的双重优点,消除钢弹簧固有的共振振幅现象。该系列产品特点:

  1、减振器弹簧材料为优质60Si2Mn弹簧钢线,耐疲劳,强度高,承载力大,使用寿命长等特点。

  2、荷载范围广,便于用户选择,固有频率低,隔振效果好,并且结构紧凑,外形尺寸较小,安装更换方便,使用安全可靠。

  3、对工作环境适应性强,并能在-40℃-110℃环境下正常工作,正常工作载荷范围内固有频率2HZ-5HZ,对积极隔振、消极隔振、冲击振动和固体传声的隔离均有明显的效果。是隔离振动降低噪声、治理振动公害、保护环境的理想减振器。

  ZD型系列减振器共有三种安装形式,减振器上下座面有防滑橡胶垫,对于干扰力较小的动力设备,可直接将ZD型减振器置放于设备的机座下,勿需固定;ZDⅠ型仅上座配有螺栓与设备固定;ZDⅡ上下座分别设有螺栓与地基螺栓孔,可上下固定。用户可根据不同的需要和场合进行选择。

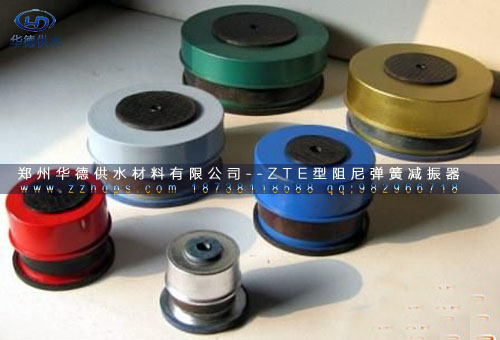

      ZTE型阻尼弹簧减振器具备选择面广、荷载范围大、固有频率低、阻尼大的双重优点,适应性强,对积极隔振、消极隔振、冲击隔振效果显著,是减少振动危害,保护环境的理想减振器;其特点是消除弹簧固有的共振振幅激增现象。
        阻尼减震器可分为可调节低频阻尼弹簧减震器,可调节低频阻尼弹簧复合减震器和阻尼弹簧复合减震器。
为了进一步适应现代化建筑发展的需要进行了技术改进,设计,制造出了阻尼减振器系列产品,对阻尼弹簧,橡胶减振垫组合使用,克服其缺点,具有复合隔振降噪,固有频率低,隔振效果好,对隔离固体传声,尤其是对隔离高频冲击的因体传声更为优越。是积极,消极隔振的理想产品。阻尼减震器系列具有选择面广,荷载范围大,固有频率低,阻尼大的双重优点,适应性强,对积极隔振,消极隔振,冲击隔振效果显著,是减少振动危害,保护环境的理想减振器,是消除弹簧固有的共振振幅激增现象。
        本减振器隔振性能好,结构合理,安装方便,对固体传声的隔离效果显著,是一种多功能的隔振元件,能满足各类隔振工程的需要。
ZT型系列的阻尼弹簧减振器,全系列共43种。单只减振器的竖向荷载自37N-50240N,各种荷载下的对应竖向固有频率自1.94HZ-4.8HZ,可供隔振工程中消极隔振和积极隔振应用安装形式分为三种:
1、ZTE型上下不固定,可任意移动调节中心。
2、ZTB型上部可固定。
3、ZTG型上下均可固定,以适应各种安装需要。

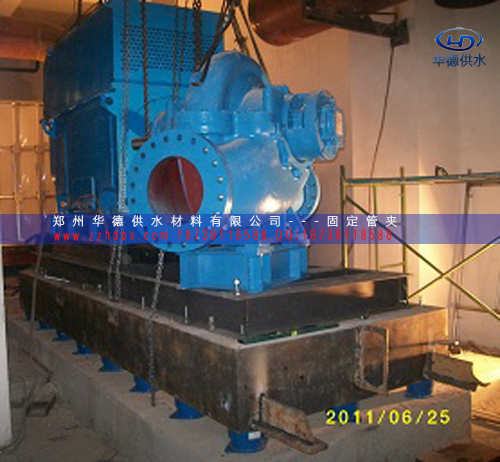

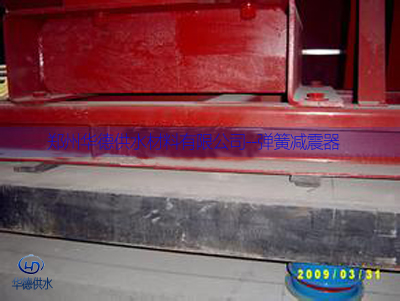

                                                                                             使用现场


                                                                       使用现场
主要数据:

型号
                          外型尺寸(mm) 许可负载(N) 竖向总刚度
D1  D2  d 预压min 最大max (W/mm)
ZT1-2  64  74  32  109  144  11  37  74  3.3
ZT1-3  69  82  32  117  152  11  86  170  7.7
ZT1-4  85  91  42  126  161  11  140  280  10.0
ZT1-5  101  102  42  144  186  13  200  400  11.4
ZT1-6  118  112  52  154  196  13  260  530  14.0
ZT1-8  140  120  52  162  204  13  530  1060  31.6
ZT1-10  151  148  82  190  232  13  1040  2080  45.6
ZT1-12  174  165  82  207  249  13  1500  3000  55.0
ZT11-53  101  102  42  144  186  13  280  550  16.0
ZT11-64  118  112  52  154  196  13  390  780  21.0
ZT11-85  140  148  52  162  204  13  730  1450  44.0
ZT11-106  151  165  82  190  232  13  1320  2640  58.0
ZT11-128  174  126  82  207  249  13  2070  414  76.0
ZT3-2  64  142  42  161  196  11  110  220  10.0
ZT3-3  69  161  42  177  212  11  260  520  23.0
ZT3-4  85  182  42  190  231  11  410  230  30.0
ZT3-5  101  208  52  224  266  13  590  1190  34.0
ZT3-6  118  228  62  250  292  13  790  1580  42.0
ZT3-8  140  280  82  270  312  13  1590  3180  95.0
ZT3-10  151  321  82  322  364  13  3120  6240  137.0
ZT3-12  174  182  82  363  405  13  4500  9000  165.0
ZT33-53  101  208  52  224  266  13  830  1650  48.0
ZT33-64  118  228  62  250  292  13  1170  2350  63.0
ZT33-85  140  280  82  270  312  13  2180  4350  132.0
ZT33-106  151  321  82  322  364  13  3960  7920  174.0
ZT33-126  174  126  82  363  405  13  6210  12420  228.0
ZT4-2  64  142  42  161  196  11  150  300  13.0
ZT4-3  69  161  42  177  212  11  340  690  31.0
ZT4-4  85  182  52  196  231  11  550  1100  40.0
ZT4-5  101  208  52  224  266  13  790  1580  45.6
ZT4-6  118  228  62  250  292  13  1060  2110  56.0
ZT4-8  140  280  82  270  312  13  2120  4240  126.0
ZT4-10  151  321  82  322  364  13  4160  8320  182.0
ZT4-12  174  182  82  363  405  13  6000  12000  220.0
ZT44-53  101  208  52  224  266  13  1100  2200  64.0
ZT44-64  118  228  62  250  296  13  1560  3130  84.0
ZT44-85  140  280  82  270  312  13  2900  5800  176.0
ZT44-106  151  321  82  322  364  13  5280  10560  232.0
ZT44-128  174  390  82  363  405  13  8280  16560  304.0
ZT33-16  284  10  390  210  450  510  16  7950  19590  306.0
ZT33-1610  284  10  390  210  450  510  16  11400  28080  438.0
ZT33-1812  284  10  390  210  450  510  16  15480  38490  587.0
ZT44-1812  284  10  390  210  450  510  16  20640  50240
796 .0



 注:1、尺寸h、B、d只适用于ZTG型减振器系列。 2、在隔振性能和表中其他尺寸上,ZT型、ZTB型、ZTG型均相同。
