橡胶减振器

更新时间:2015-07-06 17:03 来源:华德供水 点击数:

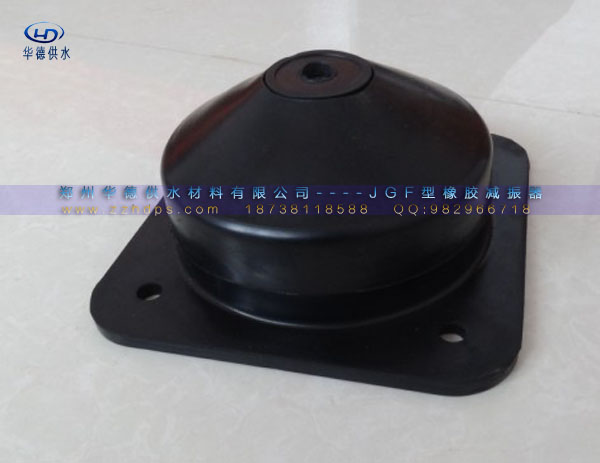

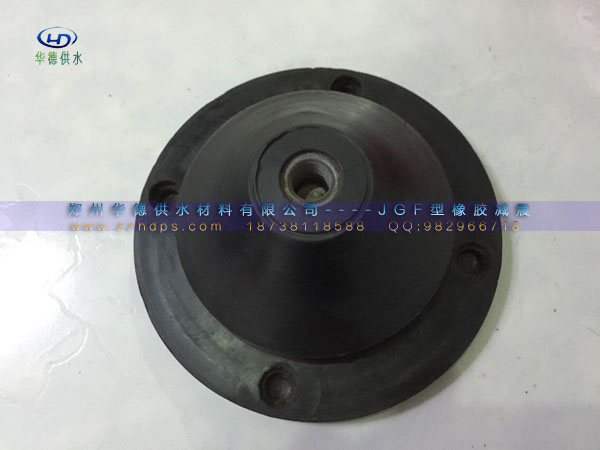

JGF型橡胶减振(震)器详细介绍

        产品名称:JGF型橡胶减振器

        产品别名:JGF型橡胶减震器

        详细介绍:

        JGF橡胶减振器JG该系列产品由金属和橡胶复合制成,表面全部包复橡胶,可防止金属锈蚀。
        额定载荷下固有频率较低,适宜于转速大于600转/分的风机、水泵、空压机、制冷 机等动力机械的基础隔振降噪,尤其适用于立式水泵的基础隔振,等频性好,当大于额定载荷后,隔振器的固有频率 保持不变,阻尼比大,对共振峰的抑制能力强,结构简单、安装方便,可直接安装在机座下,同时也可用地基螺栓固定 安装,使用安全可靠,载荷范围为150N-8500N。耐油、海水、盐、雾和日照等,适用于-15~ 70℃温度范围。

  JGF橡胶减振器JG型和JGF型橡胶隔振器由金属件及橡胶体粘结而成。产品分为四种尺寸结构,八种承载规格,轴向承受载荷从10-1288Kg,额定载荷下静变形在3-12mm范围内,相应固有频率在5-11Hz范围,阻尼比大与0.05。

  注:可根据客户的具体要求,设计制作。
       载荷范围:80-1200Kg 固有频率 7-9Hz。

主要数据



型号
外型尺寸 额定荷载最小~最大 刚度 变形 固有频率 最佳荷载
M D D1 H Do (kg) (kg/cm2) (mm) (Hz) (kg)
JGD-A  M10  100  80  43  8.5  5~15  20  2~8  8~14  10
JGD-B  M10  100  80  43  8.5  10~30  36  20
JGD-A  M12  150  130  65  8.5  20~60  60  4~12  7~12  40
JGD-B  M12  150  130  65  8.5  40~120  90  80
JGD-A  M16  200  170  87  12.5  80~240  120  5~16  6~11  160
JGD-B  M16  200  170  87  12.5  160~480  200  320
JGD-A  M20  290  260  133  12.5  320~960  300  8~24  5~9  340
JGD-B  M20  290  260  133  12.5  640~1920  650  1280
